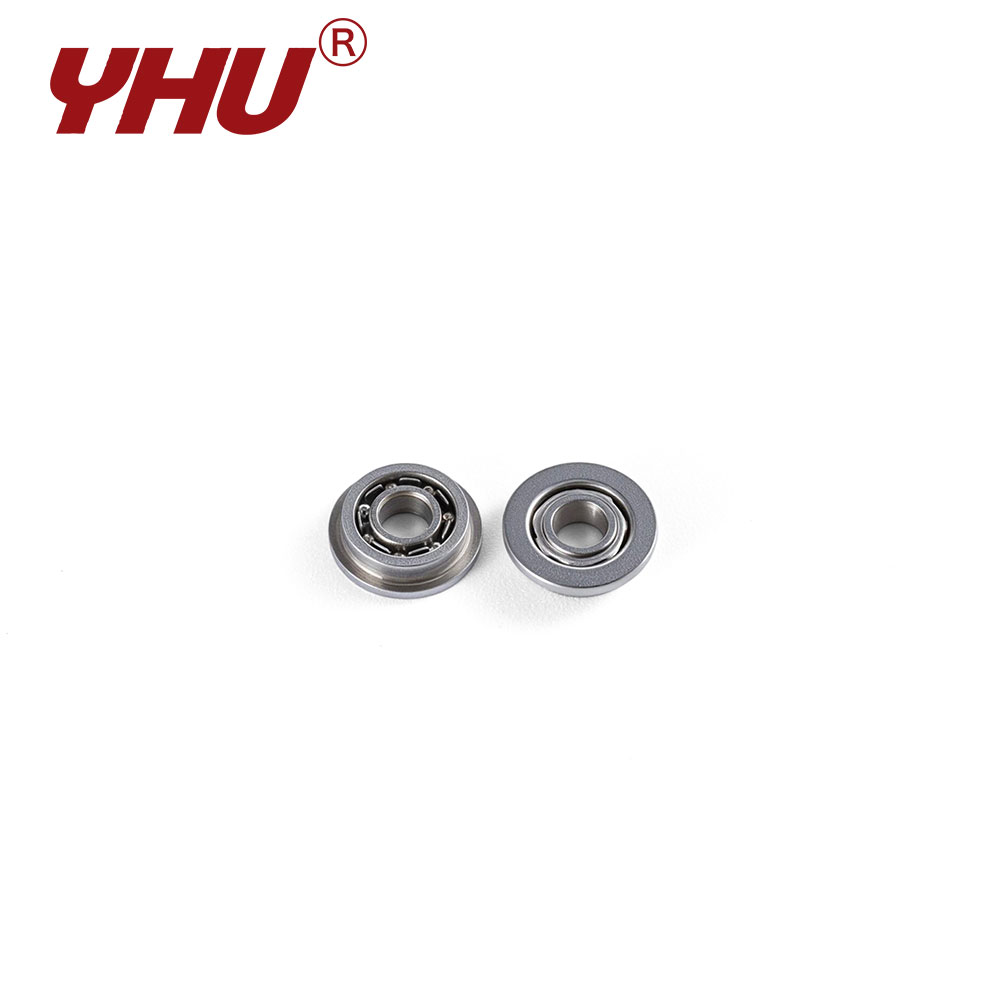

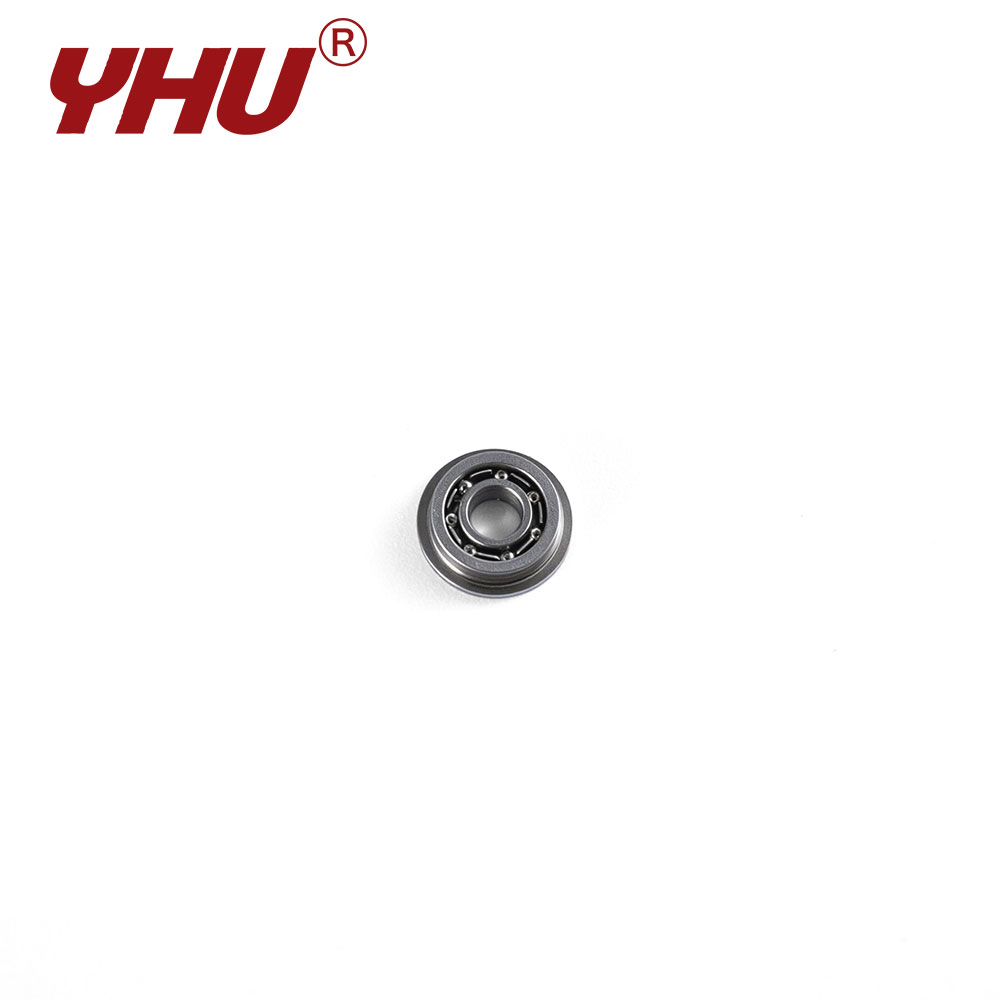

Фланцевые подшипники из нержавеющей стали серии SF68 SUS440

Серия F68 состоит из сверхтонкостенных миниатюрных фланцевых подшипников. Эти подшипники, изготовленные из нержавеющей стали SUS440, сочетают в себе высокую твердость и отличную коррозионную стойкость. Их чрезвычайно малое поперечное сечение делает их идеальными для точного машиностроения, где ограничения по пространству имеют решающее значение.
Ключевое преимущество серии F68 заключается в ее сверхтонкой конструкции, которая значительно снижает требования к радиальному пространству при сохранении необходимой прочности конструкции.

Запросите нас сейчас Jiangsu Yinghong Transmission Technology Co., Ltd.

Характеристики подшипника

Встроенный фланец на внешнем кольце упрощает осевое позиционирование; во время прецизионной сборки эта особенность эффективно предотвращает осевое смещение внутри отверстия корпуса, оптимизирует процессы механической обработки корпуса и повышает общую эффективность и стабильность сборки. Подшипники, изготовленные из высокоуглеродистой хромированной нержавеющей стали, сохраняют превосходную геометрическую точность и износостойкость даже при высокоскоростной работе, тем самым увеличивая интервалы технического обслуживания оборудования, подвергающегося частому использованию.

Технические характеристики

Ссылка на подшипник Диаметры границ Базовая динамика Базовый статический Ограничение скоростей
Фланец Открыть  С защитной шайбой   d
мм
D
мм
Df
мм
B
мм
Bf
мм
В1
мм
Bf1
мм
rsmin
мм
Cr, кН Cor, кН Смазка Масло
F SF681 - 1 3 3.8 1 0,3 - - 0,05 0,074 0,02 16,5 18,5
F SF682 ZZ 2 5 6.1 1,5 0,5 2.3 0,6 0,08 0,167 0,049 9.4 10,6
F SF683 ZZ 3 7 8.1 2 0,5 3 0,8 0,1 0,314 0,108 6.6 7.4
F SF684 ZZ 4 9 10.3 2,5 0,6 4 1 0,1 0,637 0,225 5.1 5.7
F SF685 ZZ 5 11 12,5 3 0,8 5 1 0,15 0,715 0,284 4.1 4.6
F SF686 ZZ 6 13 15 3,5 1 5 1.1 0,15 1.08 0,441 3,5 3.9
F SF687 ZZ 7 14 16 3,5 1 5 1.1 0,15 1.18 0,51 3.1 3,5
F SF688 ZZ 8 16 18 4 1 5 1.1 0,2 1.25 0,588 2.8 3.1
F SF689 ZZ 9 17 19 4 1 5 1.1 0,2 1.32 0,666 2,5 2.8

О нас

Jiangsu Yinghong Transmission Technology Co., Ltd. (YHU) была основана в 2024 году на основе совместных инвестиций предприятий Дунгуань Инхун, Линьцин Бошо и Яньчэн Цзивэй. Как групповое предприятие, специализирующееся на исследованиях, разработках, производстве и обслуживании трансмиссионной продукции, мы опираемся на богатый отраслевой опыт и высокий технический потенциал, чтобы предлагать клиентам по всему миру надёжные и энергоэффективные решения в области передачи движения.

Компания занимает более 70 млн м2 земли и управляет производственными мощностями площадью около 10 000 квадратных метров. Являясь профессиональным производителем прецизионных специальных подшипников в Китае, мы внедрили передовые японские технологии точного производства и оснастили наше предприятие автоматизированными производственными линиями и высокоточным испытательным оборудованием. Комплексная система менеджмента качества обеспечивает стабильное качество продукции и надежную работу.

Будучи национальным высокотехнологичным предприятием, компания Yinghong имеет множество патентов на изобретения и полезные модели и получила международно признанные сертификаты, включая IATF 16949, RoHS, CE и SGS. Эти сертификаты позволяют нам удовлетворять разнообразные требования клиентов и предлагать эффективные решения для сложных приложений и сложных технических задач.

Мы специализируемся на производстве высокоточных шарикоподшипников с глубокими канавками и нестандартных подшипников по индивидуальному заказу под нашей зарегистрированной торговой маркой “YHU”. Наша основная продукция включает подшипники из подшипниковой стали, подшипники из нержавеющей стали, керамические подшипники и пластиковые подшипники.

Подшипники YHU разработаны для обеспечения низкого уровня шума, вибрации, трения, высокой точности, отличных характеристик уплотнения и высокой скорости работы. Они также обладают способностью к самосмазыванию, коррозионной стойкостью, стойкостью к ржавчине, стойкостью к кислотам и щелочам, химической стойкостью, электроизоляцией, немагнитными свойствами, стойкостью к высоким температурам, адаптивностью к низким температурам и длительным сроком службы, что делает их пригодными для сложных условий эксплуатации.

Наши подшипники и подшипниковые узлы широко используются в электродвигателях, электроинструментах, пневматических инструментах, робототехнике, беспилотниках, бытовой технике, точных приборах, полупроводниковом оборудовании, медицинских приборах, морском оборудовании, аэрокосмической промышленности, финансовом оборудовании, текстильном оборудовании, рыболовном оборудовании и широком спектре специализированного промышленного оборудования.
