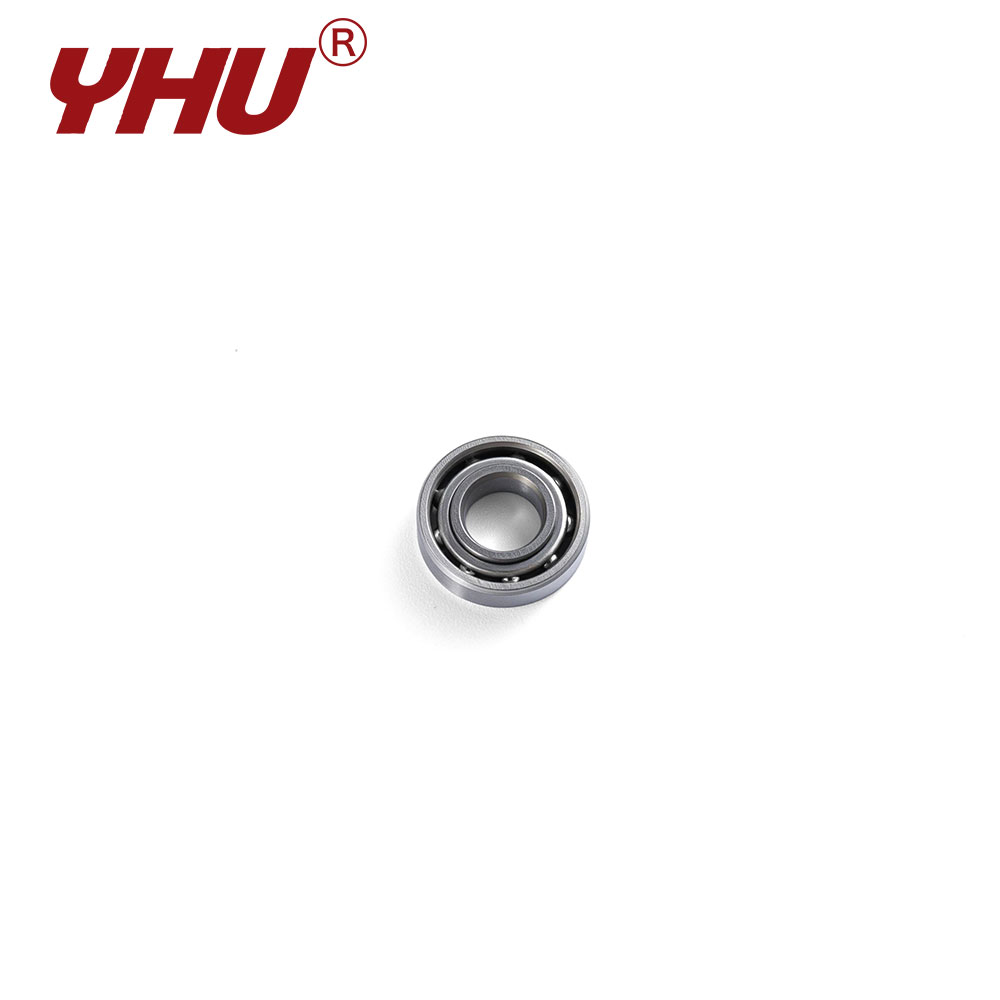

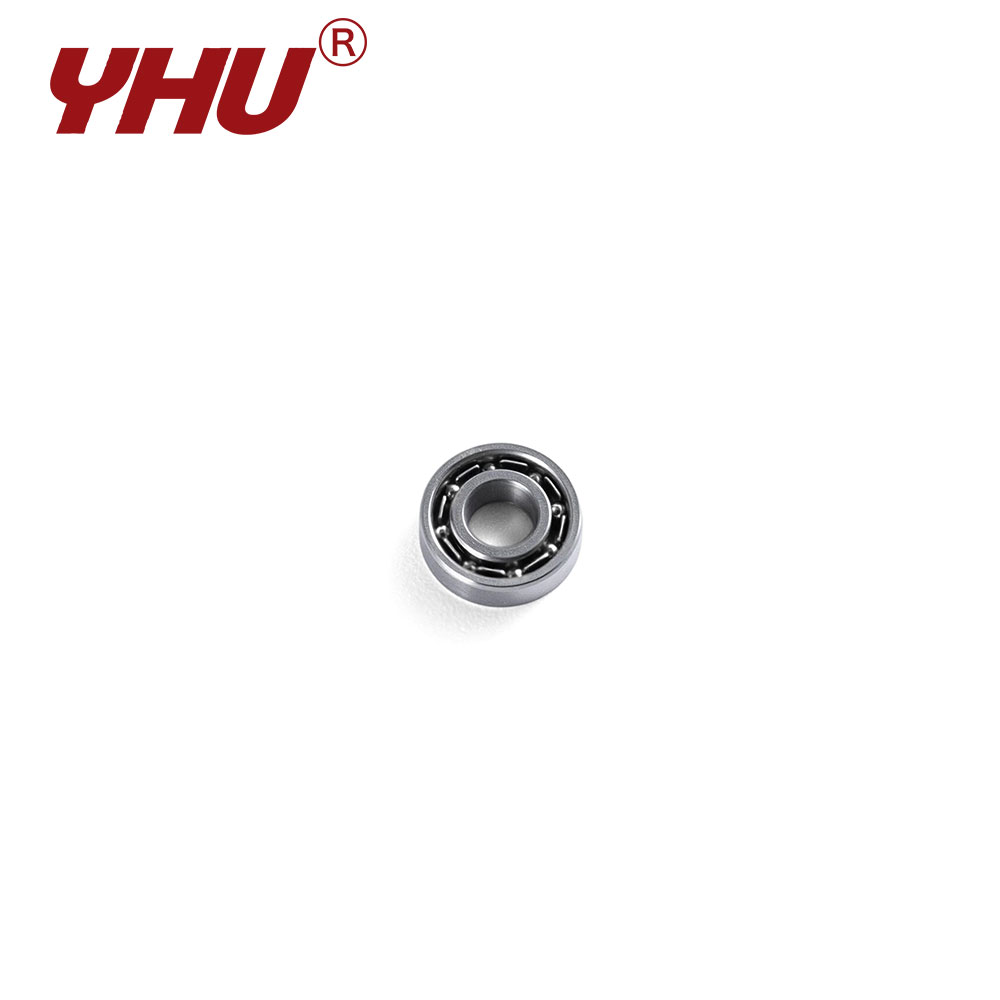

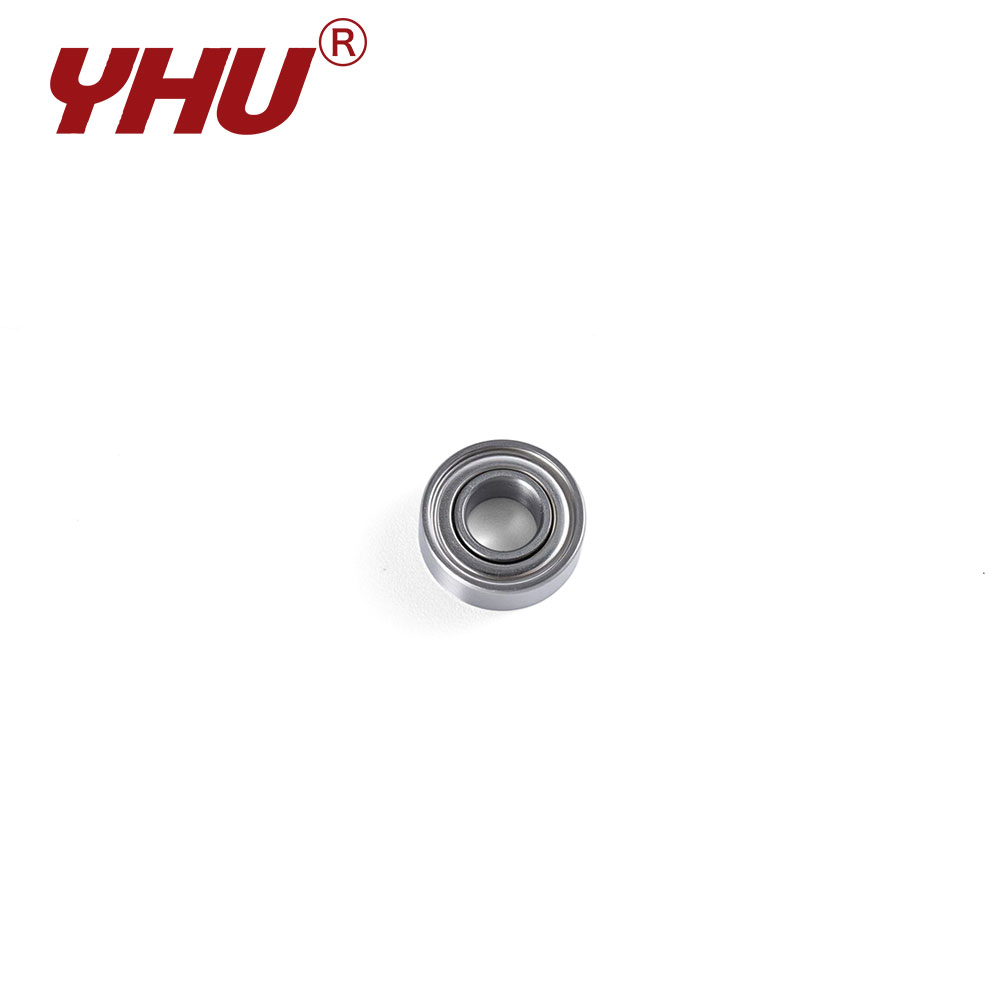

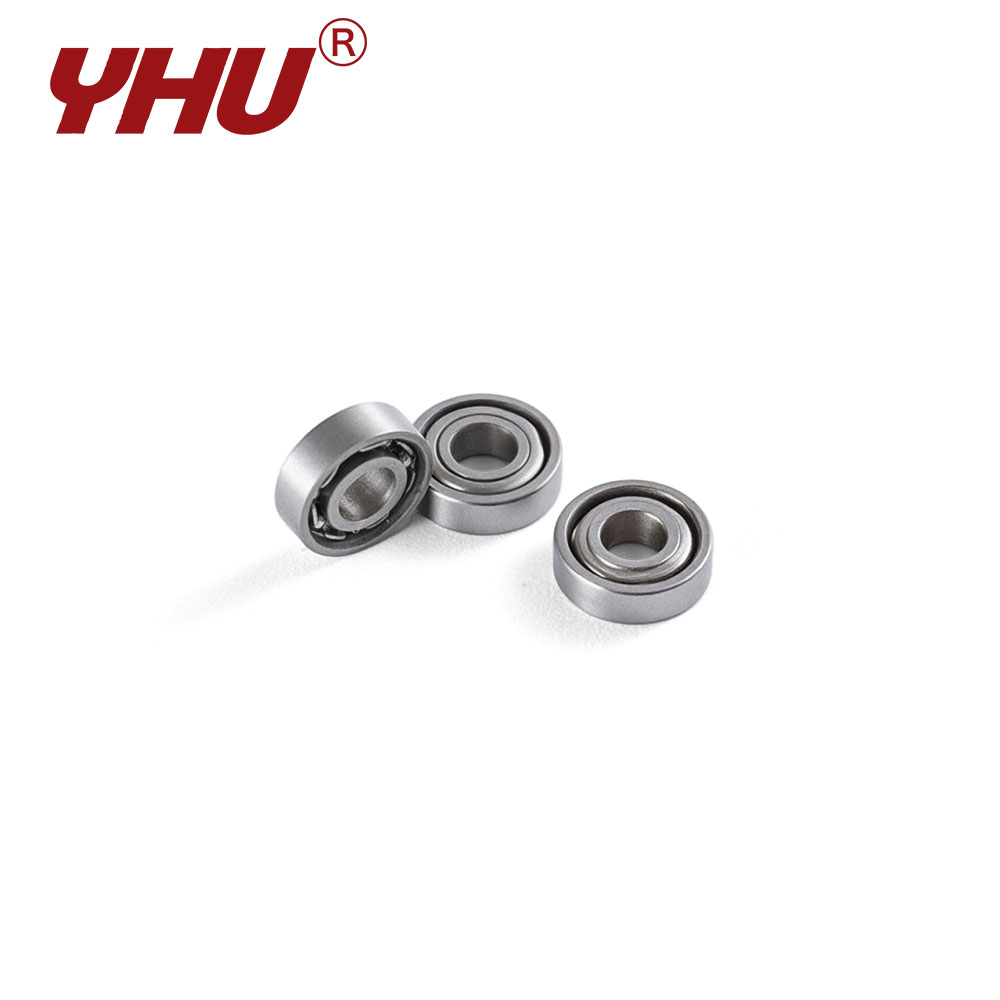

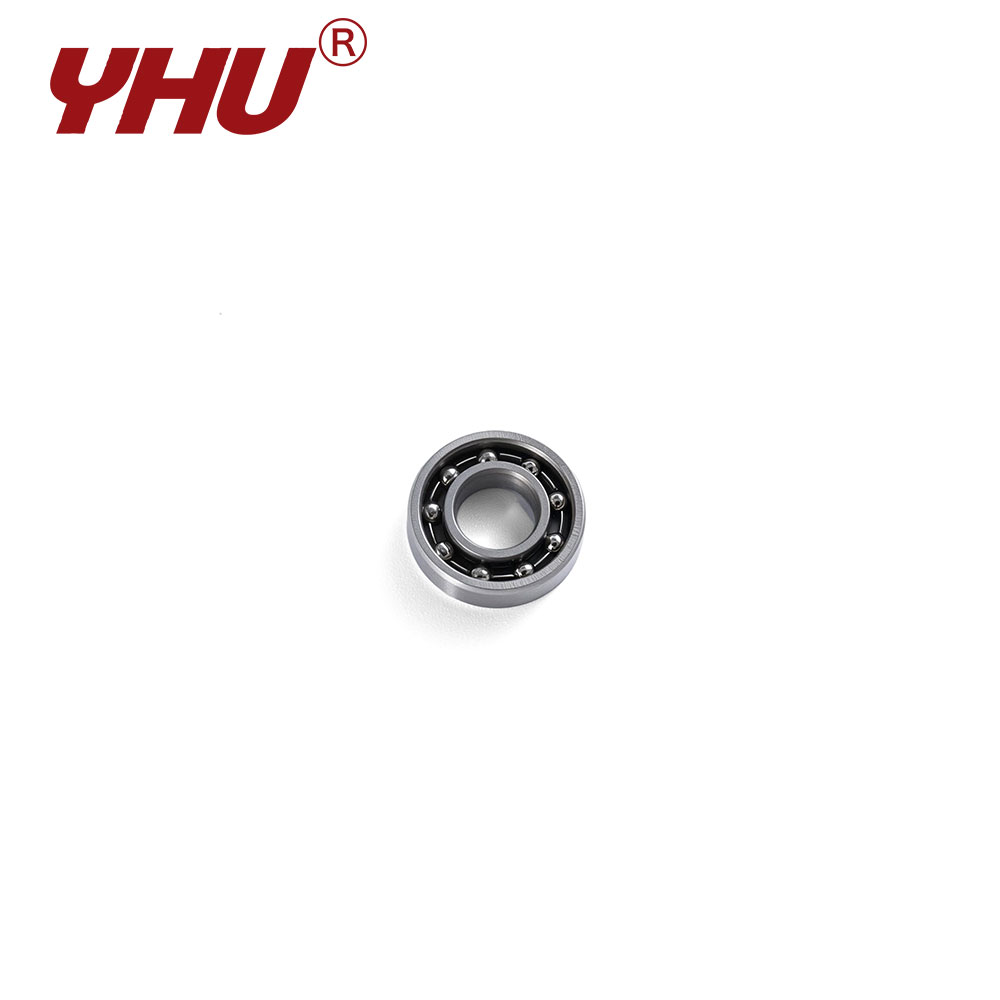

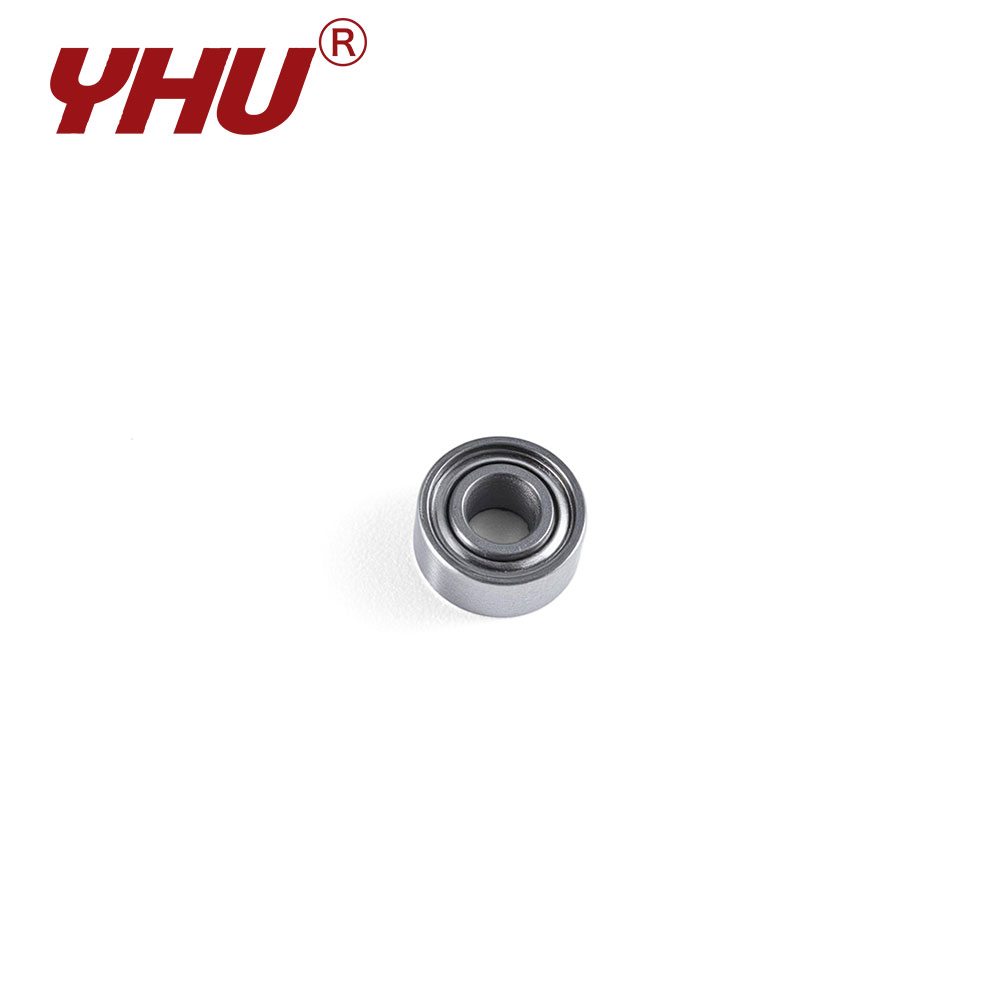

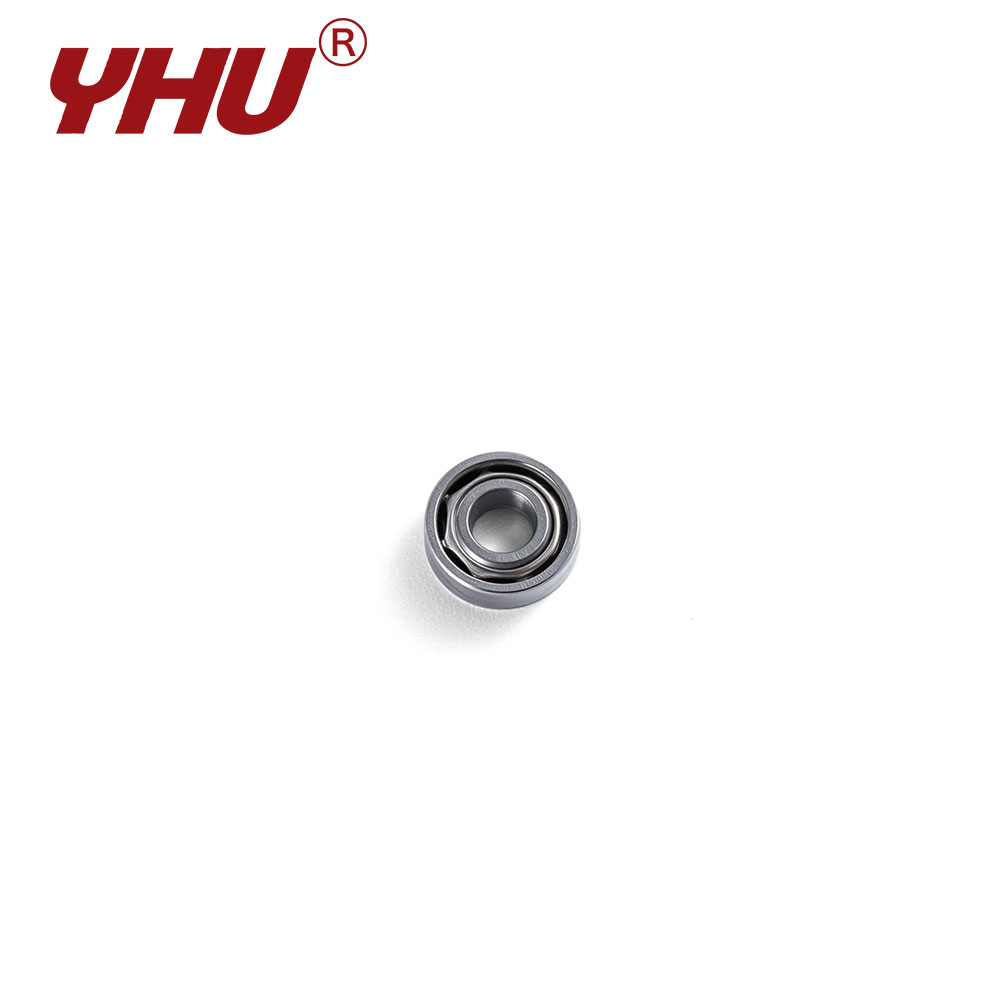

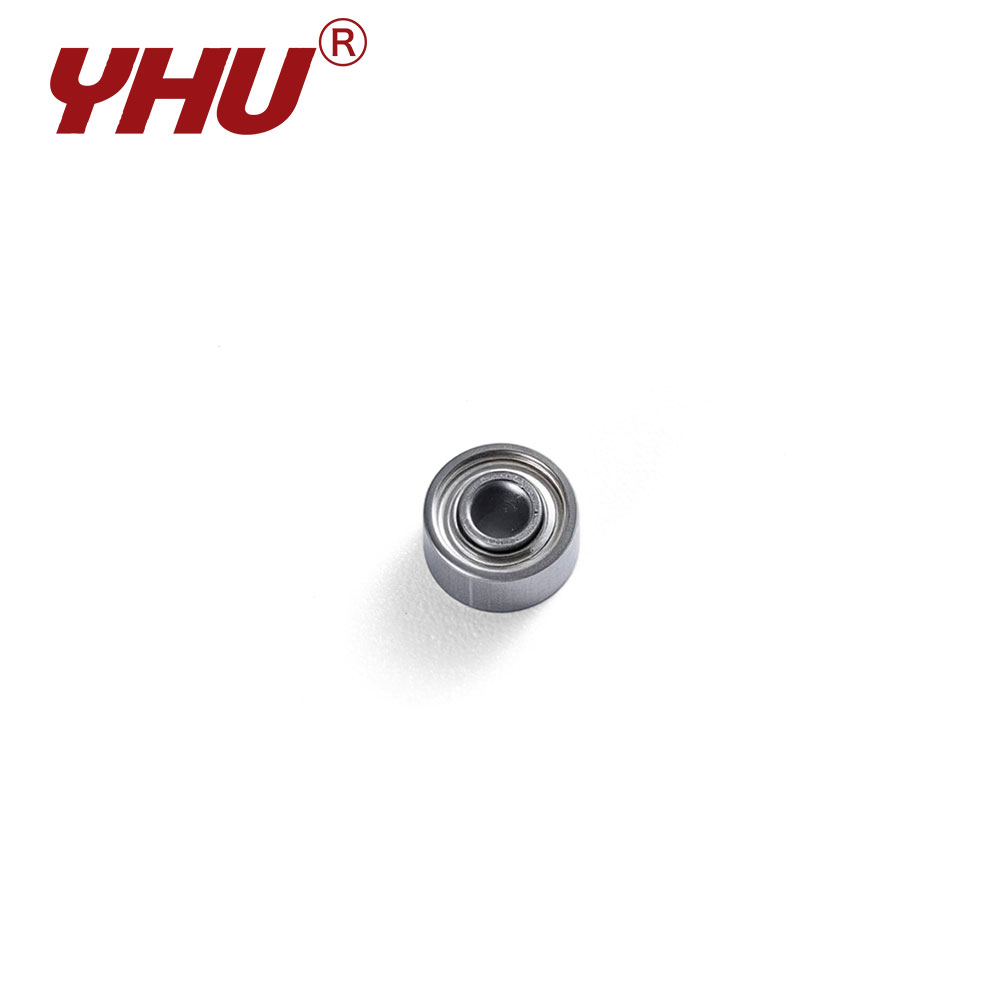

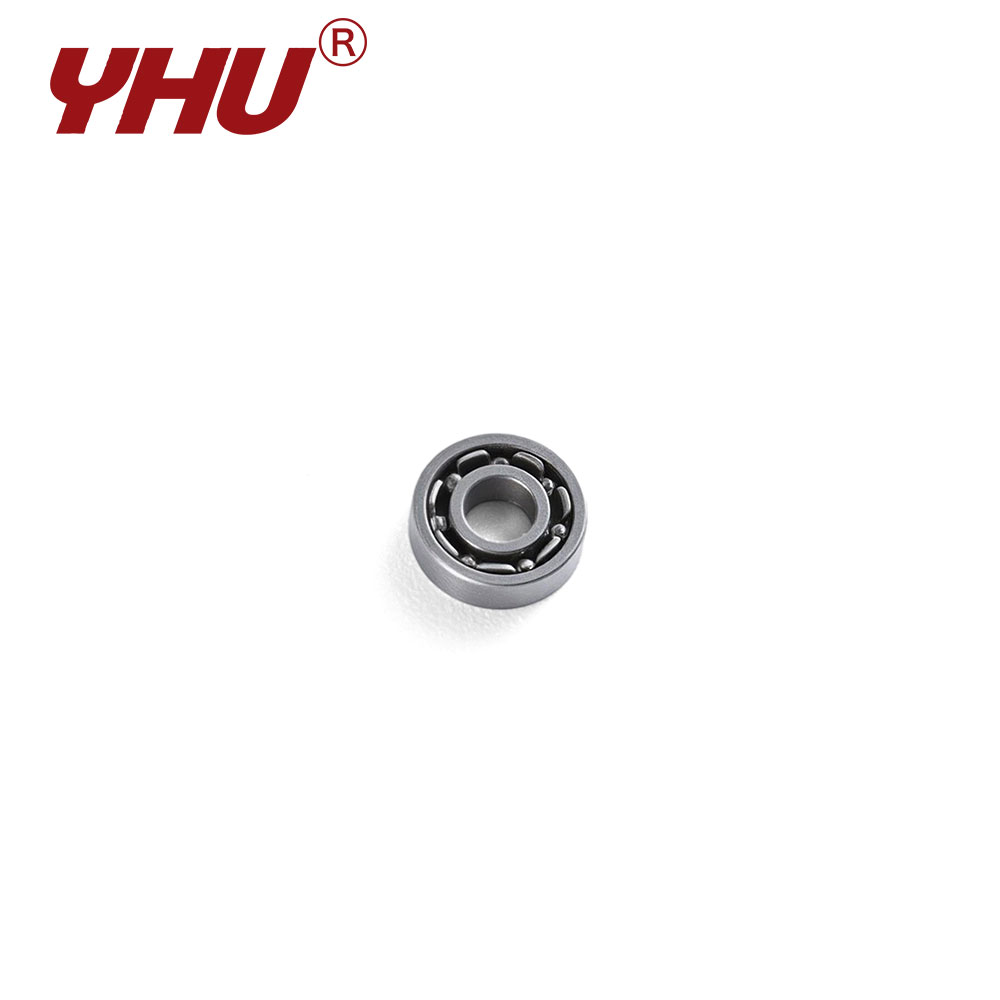

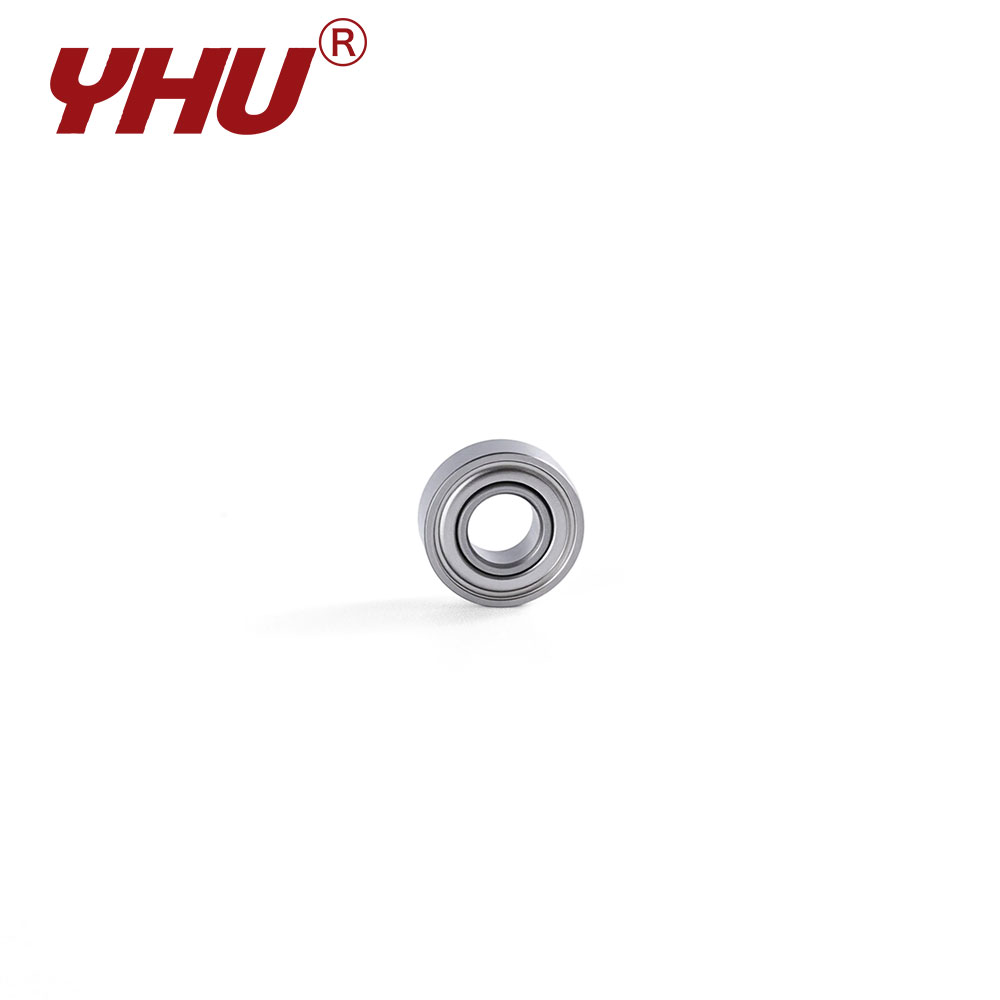

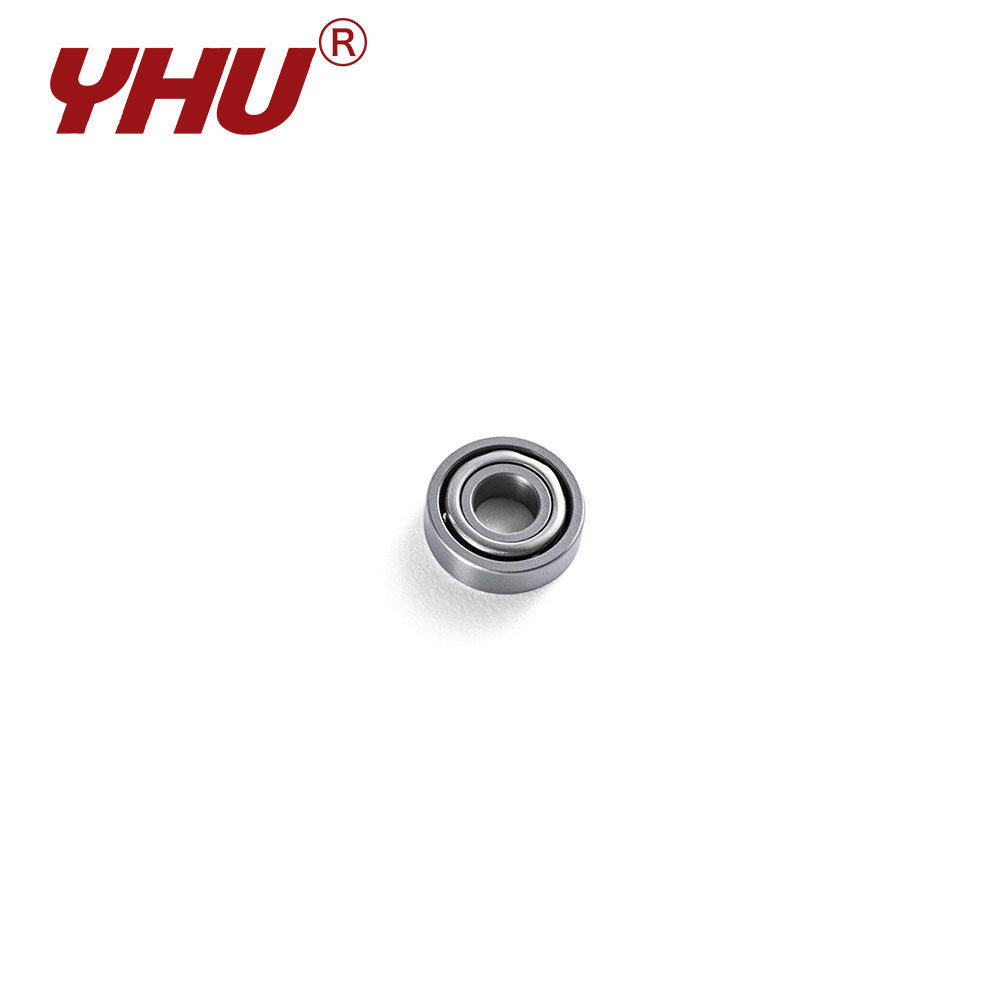

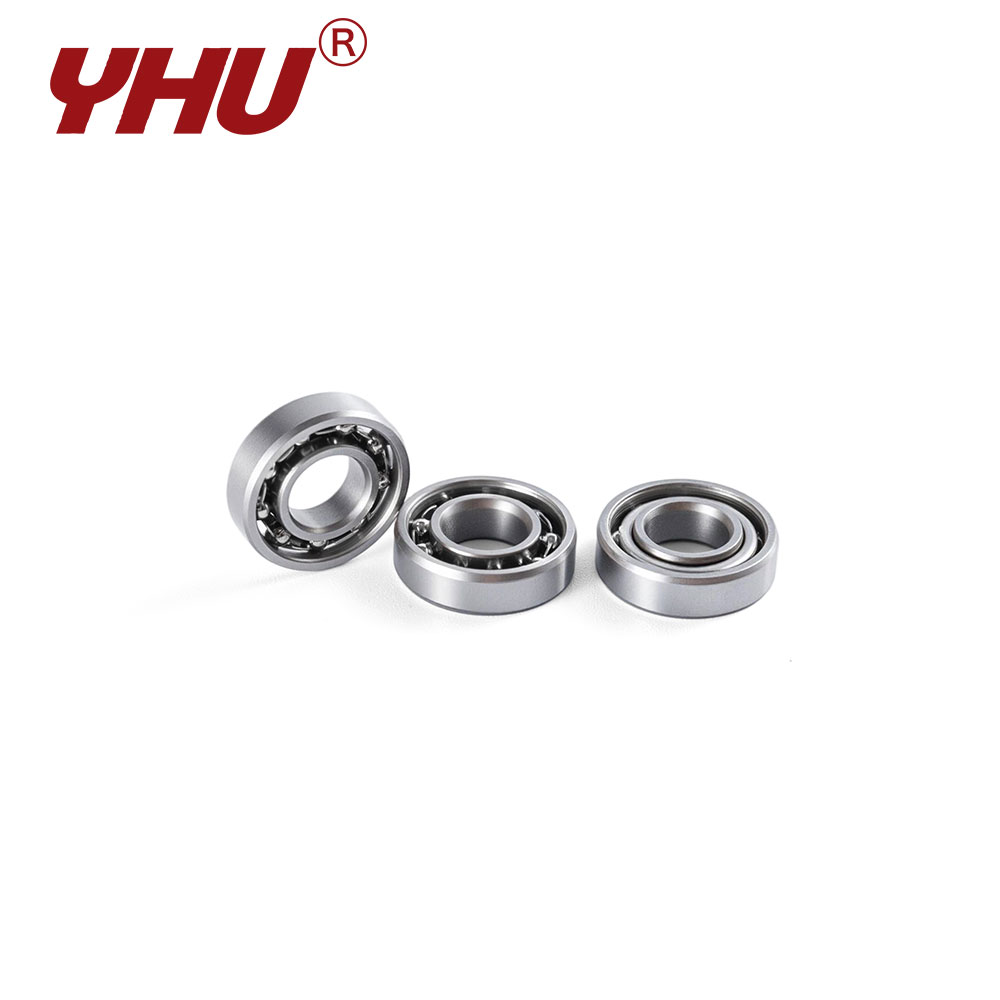

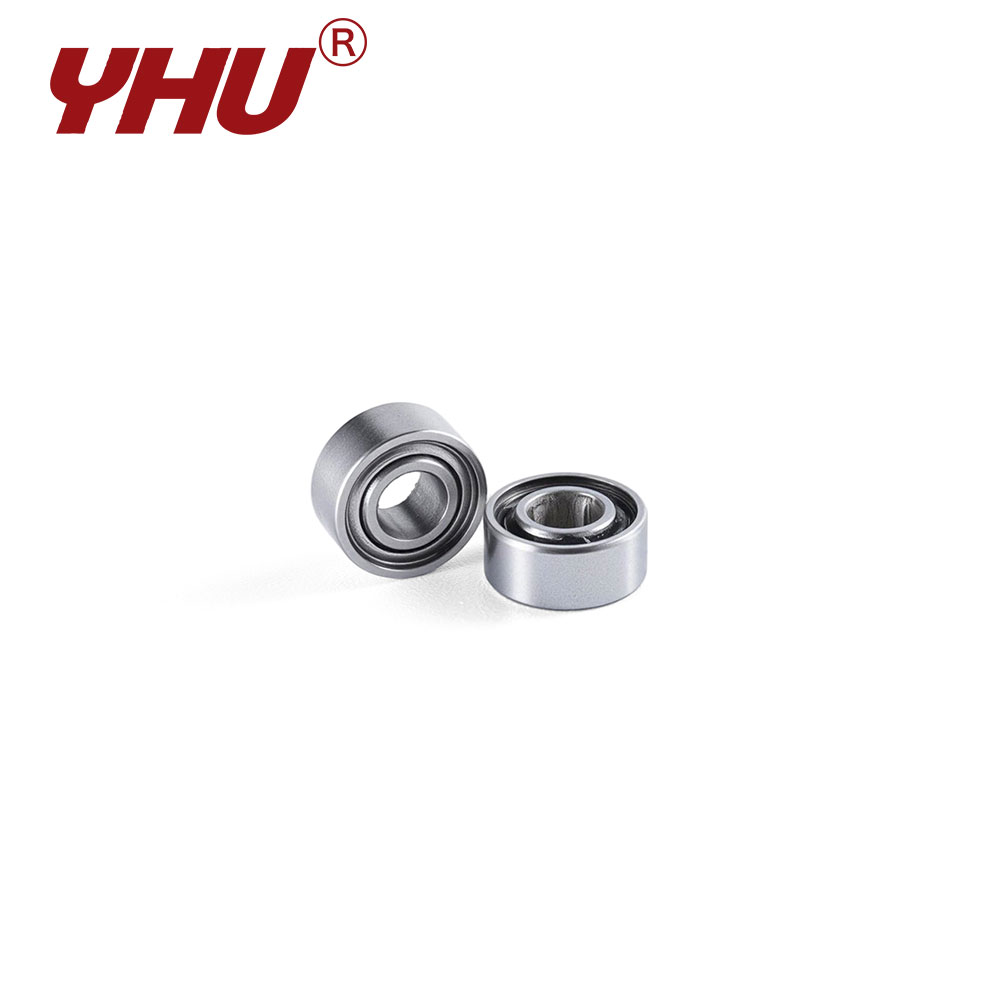

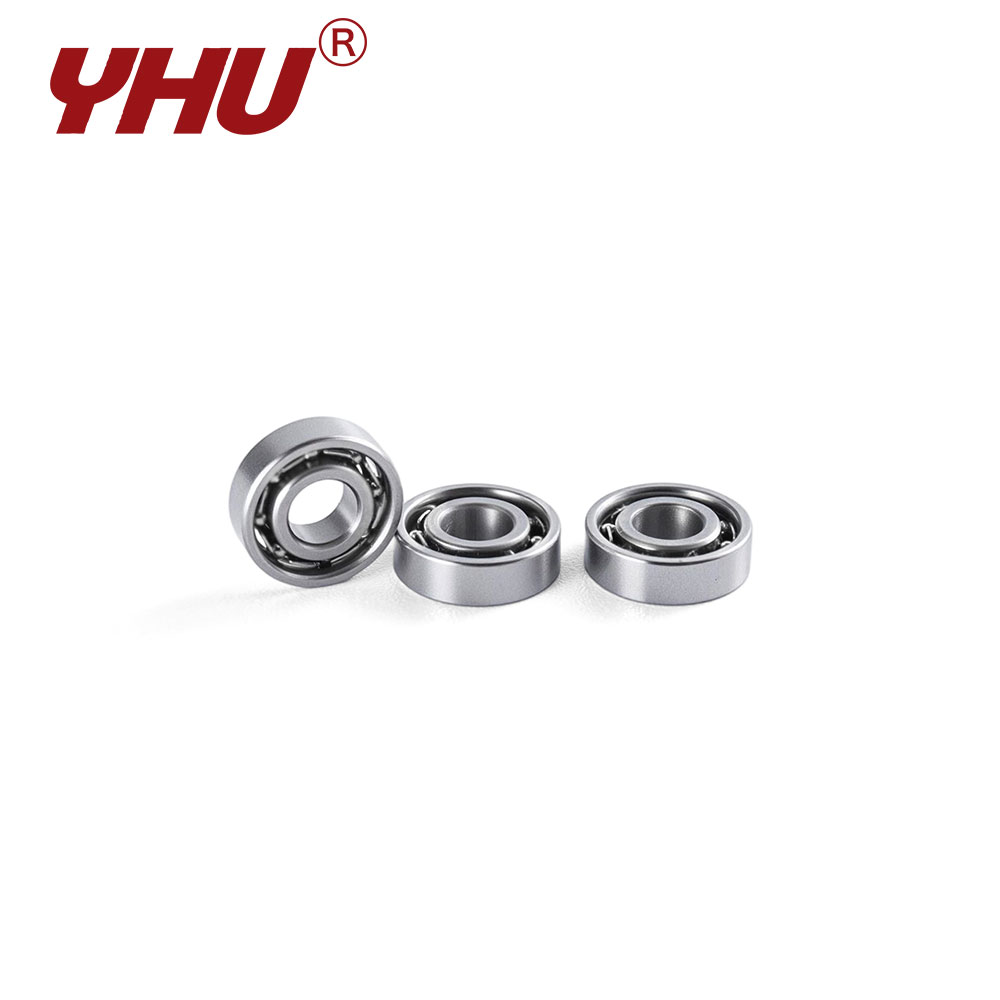

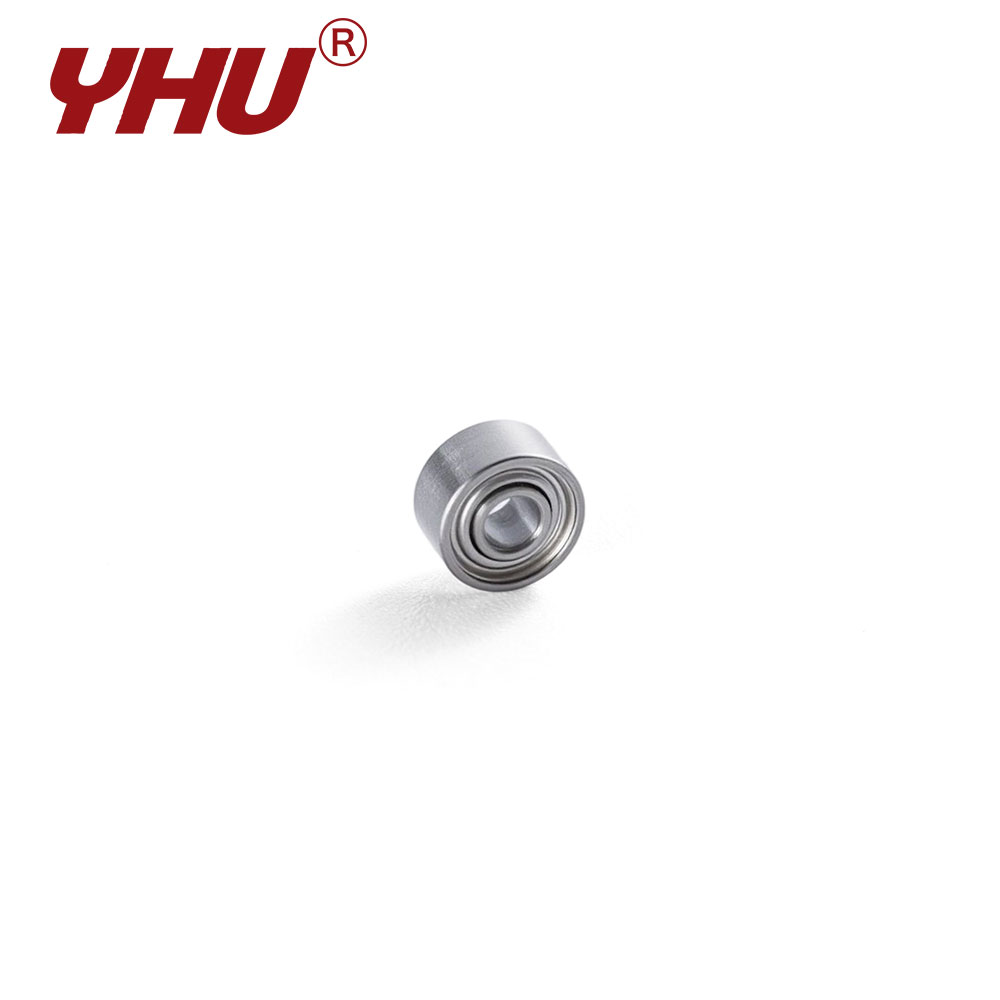

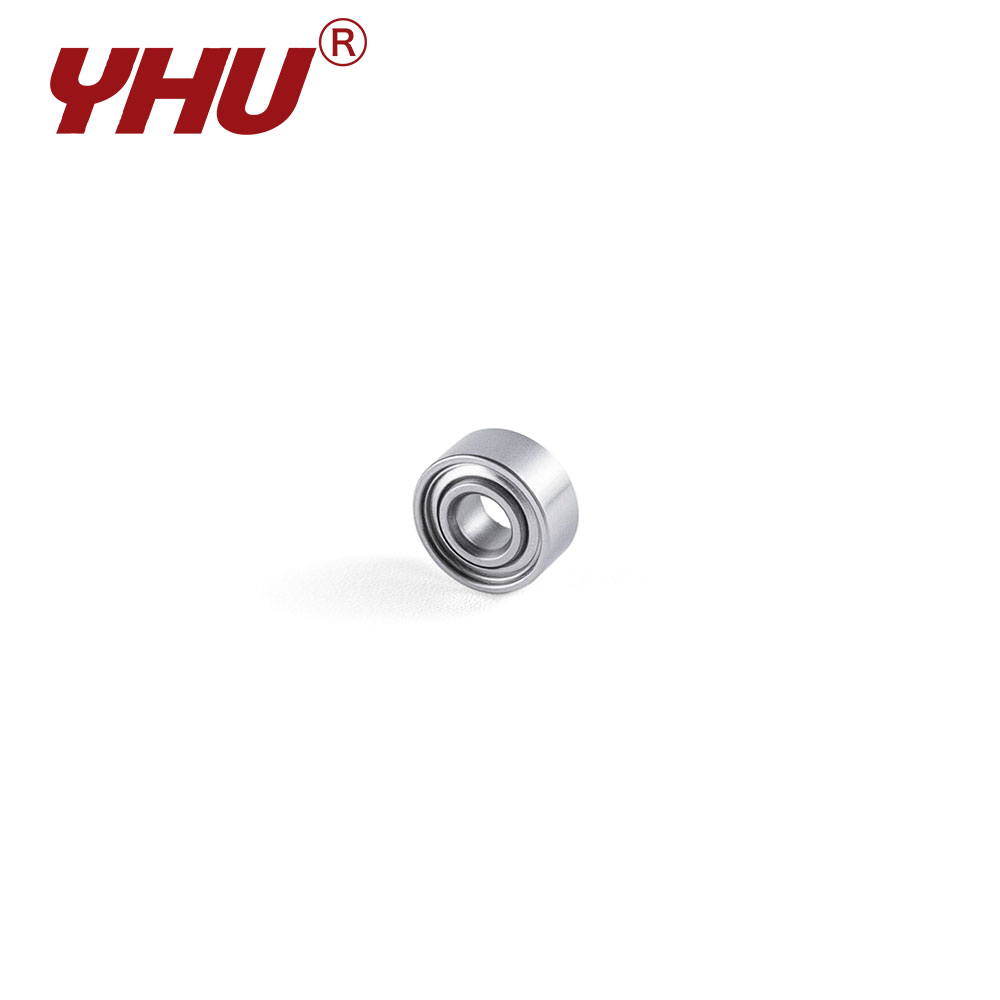

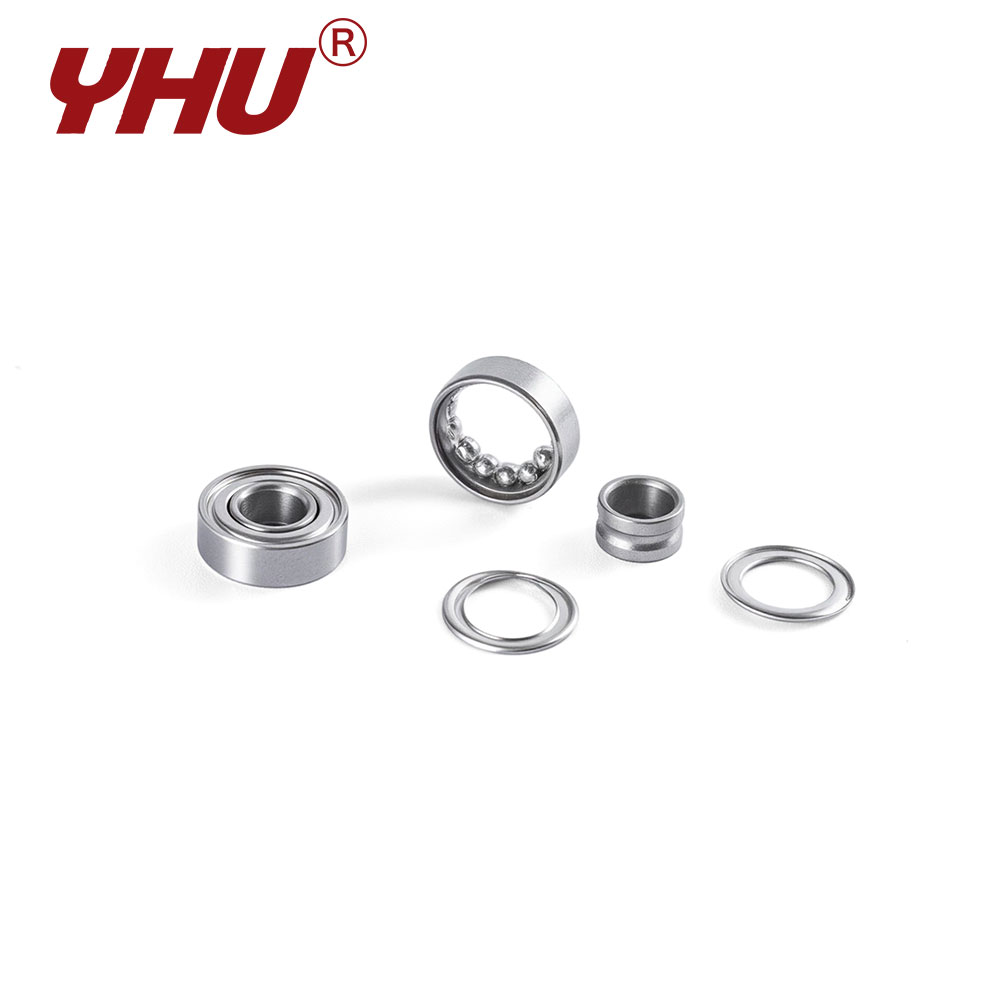

Миниатюрные шарикоподшипники с глубокими канавками серии 68

Основное конкурентное преимущество этой серии подшипников заключается в ее сверхтонкой конструкции стенок. Диапазон его внутреннего диаметра охватывает крошечные размеры от 1 мм до 9 мм, что позволяет ему удовлетворять требованиям установки широкого спектра миниатюрных вращающихся устройств.

Запросите нас сейчас Jiangsu Yinghong Transmission Technology Co., Ltd.

Характеристики подшипника

С точки зрения эксплуатационных параметров, несмотря на тонкий профиль, эти подшипники сохраняют высокую точность и высокие предельные скорости. Даже модель 681 —с внутренним диаметром всего 1 мм— демонстрирует превосходные характеристики предельной скорости в условиях масляной смазки. Внутренние дорожки качения подвергаются прецизионному шлифованию для обеспечения низкого коэффициента трения при высокоскоростной работе, тем самым сводя к минимуму тепловыделение и продлевая срок службы. Кроме того, продукция строго соответствует стандартам управления качеством «без дефектов», гарантируя, что каждый подшипник обеспечивает надежную работу даже в жестких условиях эксплуатации.


Что касается областей применения, эта серия сверхтонких стенок широко используется в моделях самолетов, медицинских приборах, прецизионных приборах и различных типах миниатюрных двигателей. В этих секторах вес и объем подшипников часто напрямую влияют на общие эксплуатационные характеристики конечного продукта. Используя эту серию подшипников, конструкторы могут еще больше уменьшить габариты оборудования и достичь целей по снижению веса, гарантируя при этом точность и устойчивость механической системы трансмиссии.

Технические характеристики

Ссылка на подшипник Диаметры границ Базовая динамика Базовый статический Ограничение скоростей
Фланец Открыть С защитной шайбой d, мм  D, мм Df, мм B, мм Bf, мм B1, мм Bf1, мм rsmin, мм Cr, кН Cor, кН Смазка Масло
F 681 - 1 3 3.8 1 0,3 - - 0,05 0,074 0,02 16,5 18,5
F 682 ZZ 2 5 6.1 1,5 0,5 2.3 0,6 0,08 0,167 0,049 9.4 10,6
F 683 ZZ 3 7 8.1 2 0,5 3 0,8 0,1 0,314 0,108 6.6 7.4
F 684 ZZ 4 9 10.3 2,5 0,6 4 1 0,1 0,637 0,225 5.1 5.7
F 685 ZZ 5 11 12,5 3 0,8 5 1 0,15 0,715 0,284 4.1 4.6
F 686 ZZ 6 13 15 3,5 1 5 1.1 0,15 1.08 0,441 3,5 3.9
F 687 ZZ 7 14 16 3,5 1 5 1.1 0,15 1.18 0,51 3.1 3,5
F 688 ZZ 8 16 18 4 1 5 1.1 0,2 1.25 0,588 2.8 3.1
F 689 ZZ 9 17 19 4 1 5 1.1 0,2 1.32 0,666 2,5 2.8
