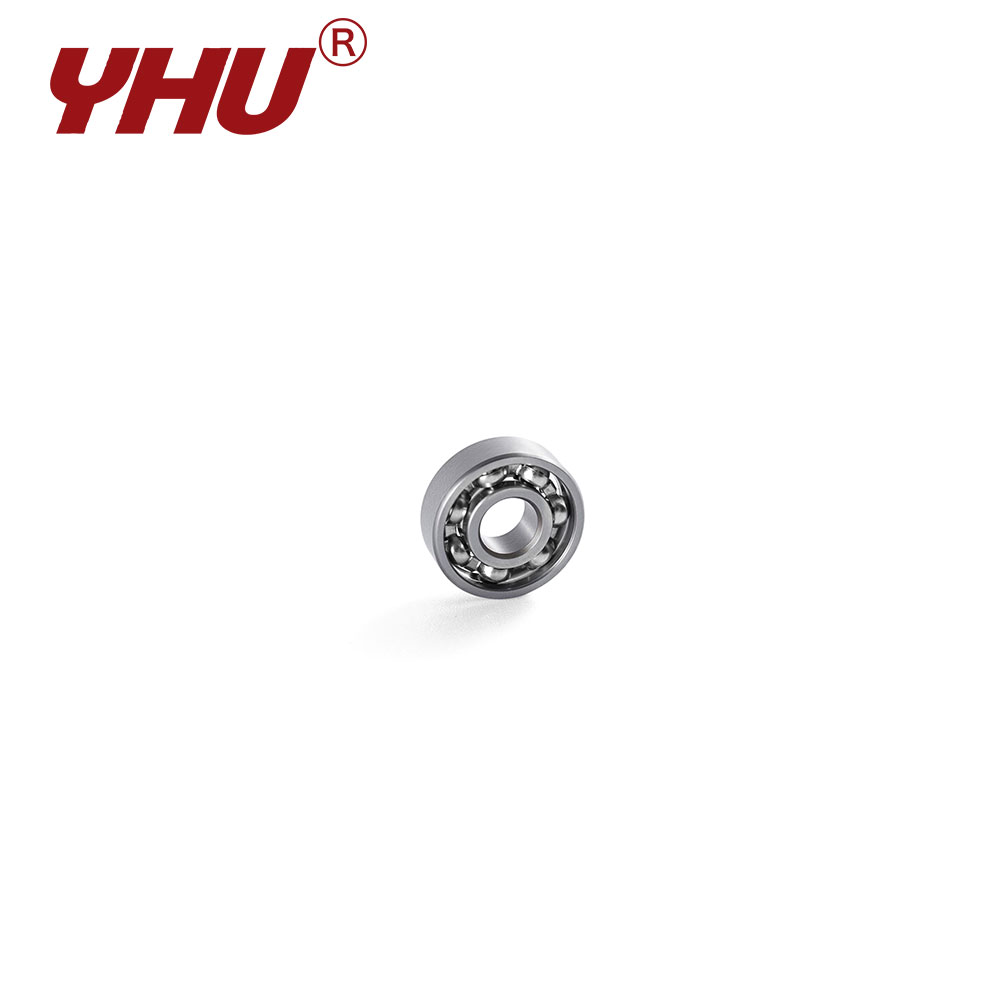

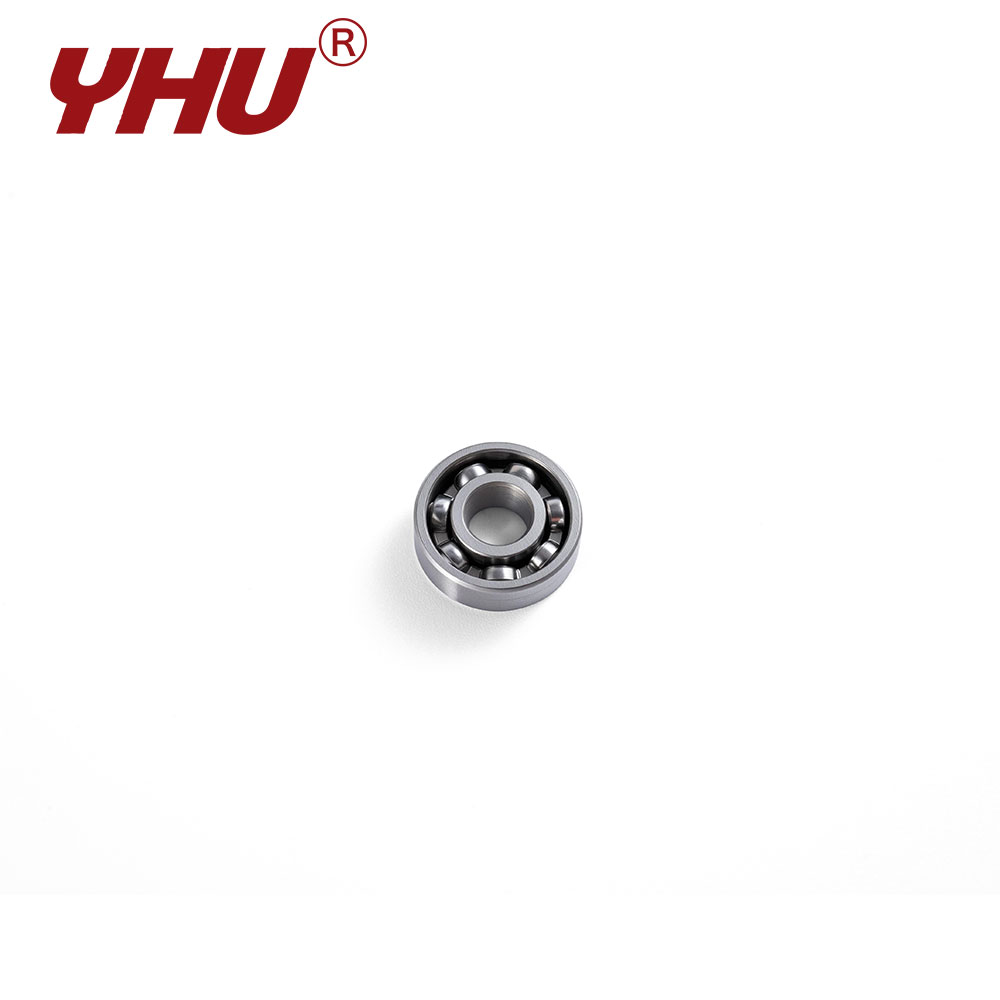

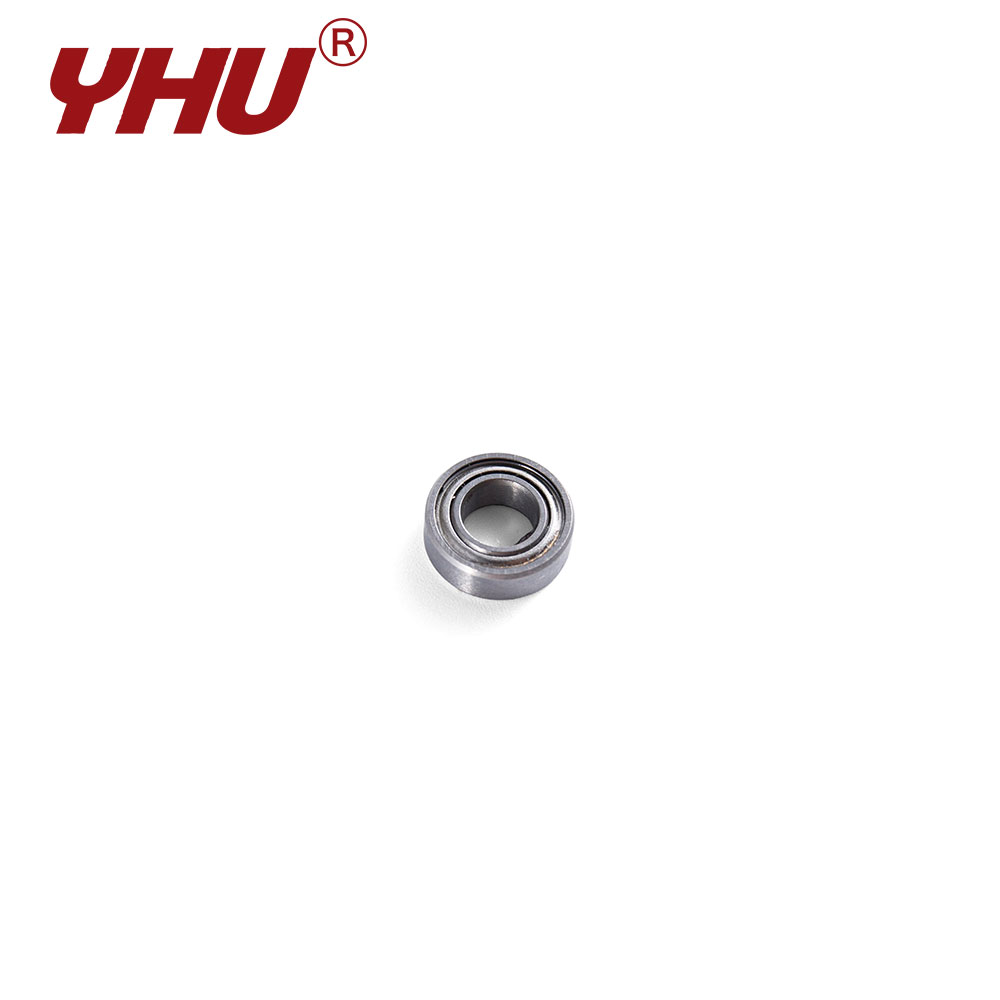

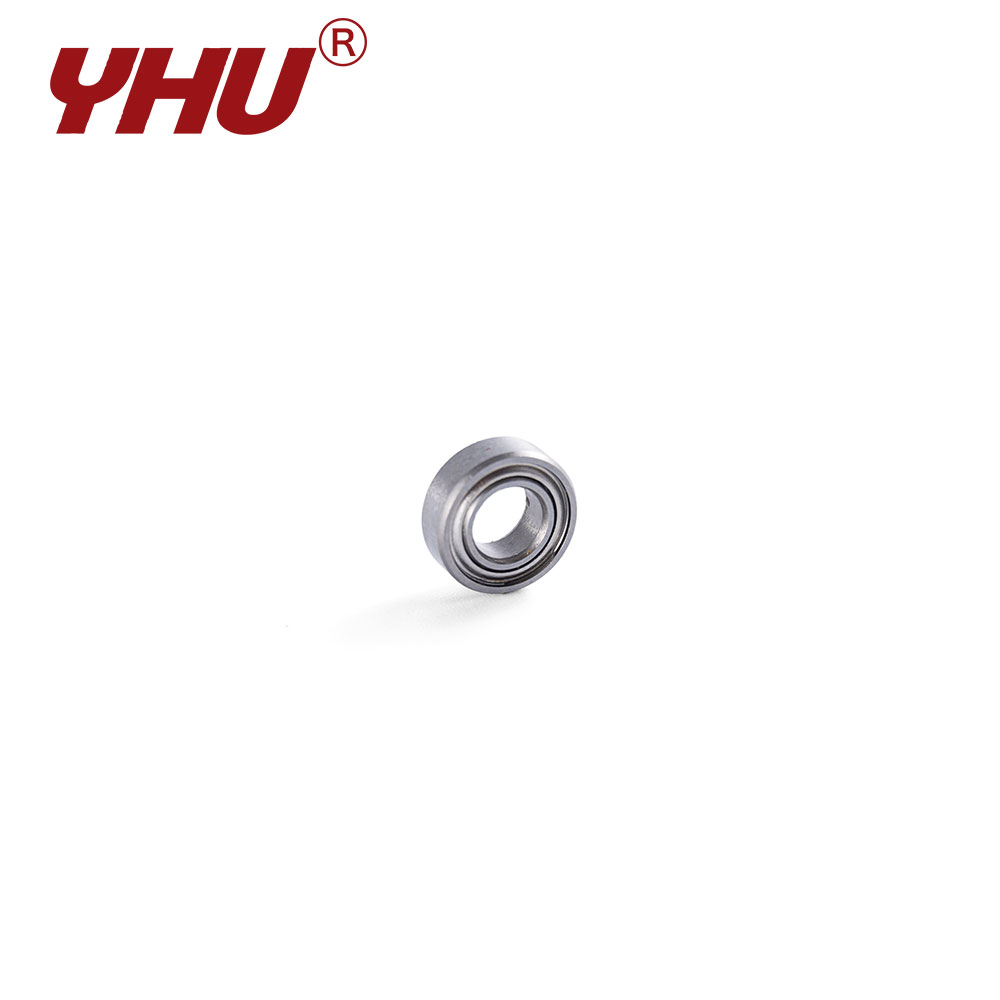

Шарикоподшипники с глубокими канавками серии R156/R166/R3/R3A

В эту серию входят прецизионные миниатюрные шарикоподшипники с глубокими канавками, разработанные в соответствии с дюймовыми стандартами. Отличительной особенностью серии является ее стандартизированный внутренний диаметр 4,762 мм (0,1875 дюйма), что обеспечивает широкий спектр решений радиального пространства для точного машиностроения. Будучи важнейшими компонентами трансмиссии, изготовленными из подшипниковой стали высокой чистоты, эти подшипники производятся с использованием методов обработки, которые отдают приоритет исключительной согласованности размеров и точности вращения, тем самым обеспечивая механическую стабильность в условиях высокоскоростной эксплуатации.

Запросите нас сейчас Jiangsu Yinghong Transmission Technology Co., Ltd.

Характеристики подшипника

С точки зрения технических характеристик серия охватывает широкий спектр спецификаций: от легких моделей с тонким сечением до усиленных вариантов. Например, модель R156 отдает приоритет оптимизации пространства, имея внешний диаметр всего 7,938 мм и предельную скорость до 58 000 об/мин при масляной смазке. Напротив, модели R3 и R3A обладают улучшенными несущими способностями, имея базовую динамическую грузоподъемность (Cr) до 1,3 кН, что позволяет им выдерживать более высокие радиальные нагрузки.
Что касается областей применения, эта серия широко используется в прецизионных медицинских приборах (например, стоматологических инструментах), высокотехнологичном оборудовании для автоматизации делопроизводства и высокопроизводительном аэрокосмическом моделировании. Их эксплуатационные характеристики с низким коэффициентом трения и низким уровнем шума способствуют улучшению как пользовательского опыта, так и срока службы конечных продуктов. Благодаря сочетанию точной внутренней конструкции и специализированных смазочных материалов эти подшипники обеспечивают плавное вращение, сохраняя при этом превосходную усталостную прочность даже в сложных условиях эксплуатации.

Технические характеристики

Ссылка на подшипник Диаметры границ Базовая динамика Базовый статический Ограничение скоростей
Фланец Открыть С защитной шайбой d дюйм d мм D дюйм D мм Df дюйм Df мм B дюйм B мм Bf дюйм

Bf мм

B1 дюйм B1 мм Bf1 дюйм Bf1 мм rsmin дюйм

rsmin мм

Cr кН Cor кН Смазка Масло
F R156 ZZ 0,1875 4.762 0,3125 7,938 0,359 9.119 0,1094 2.778 0,023 0,584 0,125 3.175 0,036 0,914 0,0039 0,1 0,363 0,147 5.2 5.8
F R166 ZZ 0,1875 4.762 0,375 9.525 0,422 10.719 0,125 3.175 0,023 0,584 0,125 3.175 0,031 0,787 0,0039 0,1 0,706 0,274 4.6 5.2
- R3 ZZ 0,1875 4.762 0,5 12,7 - - 0,1562 3,969 - - 0,196 4,978 - - 0,0118 0,3 1.3 0,49 3.8 4.2
- R3А ZZ 0,1875 4.762 0,625 15.875 - - 0,196 4,978 - - 0,196 4,978 - - 0,0118 0,3 1.48 0,617 3.2 3.6

О нас

Jiangsu Yinghong Transmission Technology Co., Ltd. (YHU) была основана в 2024 году на основе совместных инвестиций предприятий Дунгуань Инхун, Линьцин Бошо и Яньчэн Цзивэй. Как групповое предприятие, специализирующееся на исследованиях, разработках, производстве и обслуживании трансмиссионной продукции, мы опираемся на богатый отраслевой опыт и высокий технический потенциал, чтобы предлагать клиентам по всему миру надёжные и энергоэффективные решения в области передачи движения.

Компания занимает более 70 млн м2 земли и управляет производственными мощностями площадью около 10 000 квадратных метров. Являясь профессиональным производителем прецизионных специальных подшипников в Китае, мы внедрили передовые японские технологии точного производства и оснастили наше предприятие автоматизированными производственными линиями и высокоточным испытательным оборудованием. Комплексная система менеджмента качества обеспечивает стабильное качество продукции и надежную работу.

Будучи национальным высокотехнологичным предприятием, компания Yinghong имеет множество патентов на изобретения и полезные модели и получила международно признанные сертификаты, включая IATF 16949, RoHS, CE и SGS. Эти сертификаты позволяют нам удовлетворять разнообразные требования клиентов и предлагать эффективные решения для сложных приложений и сложных технических задач.

Мы специализируемся на производстве высокоточных шарикоподшипников с глубокими канавками и нестандартных подшипников по индивидуальному заказу под нашей зарегистрированной торговой маркой “YHU”. Наша основная продукция включает подшипники из подшипниковой стали, подшипники из нержавеющей стали, керамические подшипники и пластиковые подшипники.

Подшипники YHU разработаны для обеспечения низкого уровня шума, вибрации, трения, высокой точности, отличных характеристик уплотнения и высокой скорости работы. Они также обладают способностью к самосмазыванию, коррозионной стойкостью, стойкостью к ржавчине, стойкостью к кислотам и щелочам, химической стойкостью, электроизоляцией, немагнитными свойствами, стойкостью к высоким температурам, адаптивностью к низким температурам и длительным сроком службы, что делает их пригодными для сложных условий эксплуатации.

Наши подшипники и подшипниковые узлы широко используются в электродвигателях, электроинструментах, пневматических инструментах, робототехнике, беспилотниках, бытовой технике, точных приборах, полупроводниковом оборудовании, медицинских приборах, морском оборудовании, аэрокосмической промышленности, финансовом оборудовании, текстильном оборудовании, рыболовном оборудовании и широком спектре специализированного промышленного оборудования.
