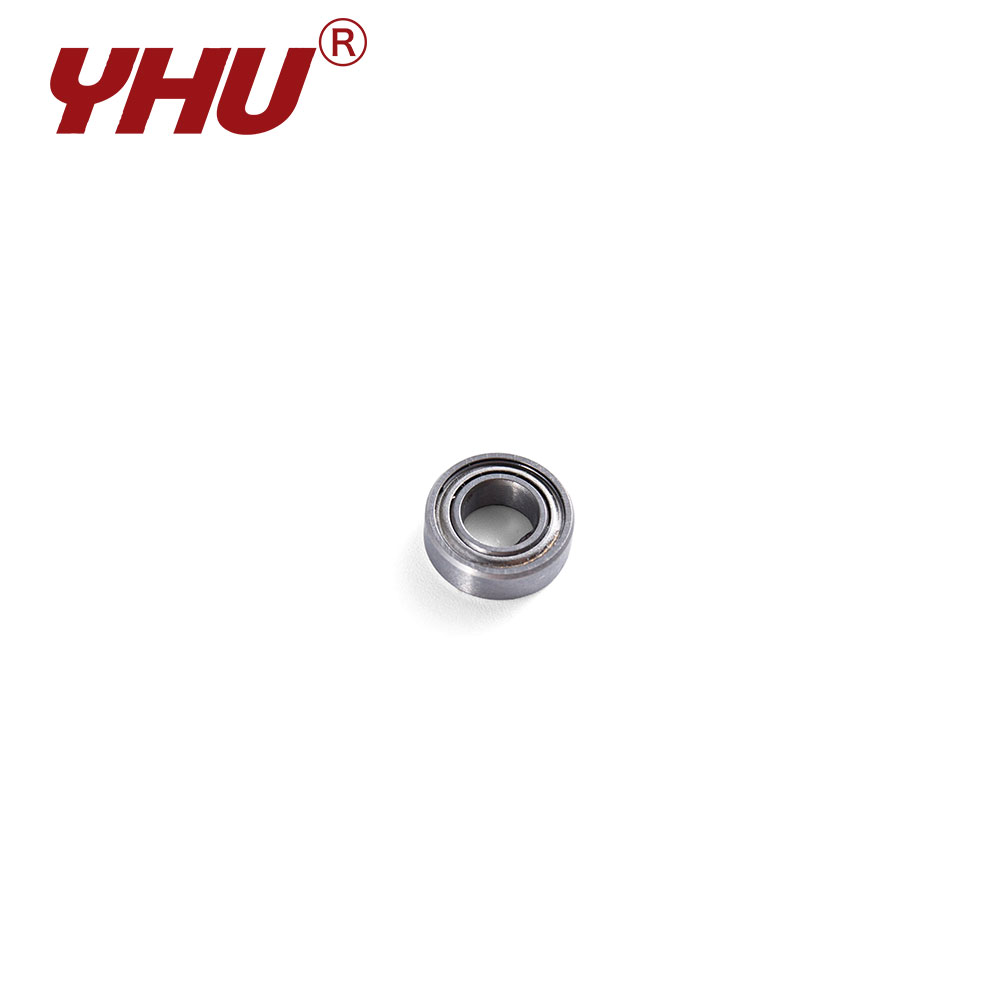

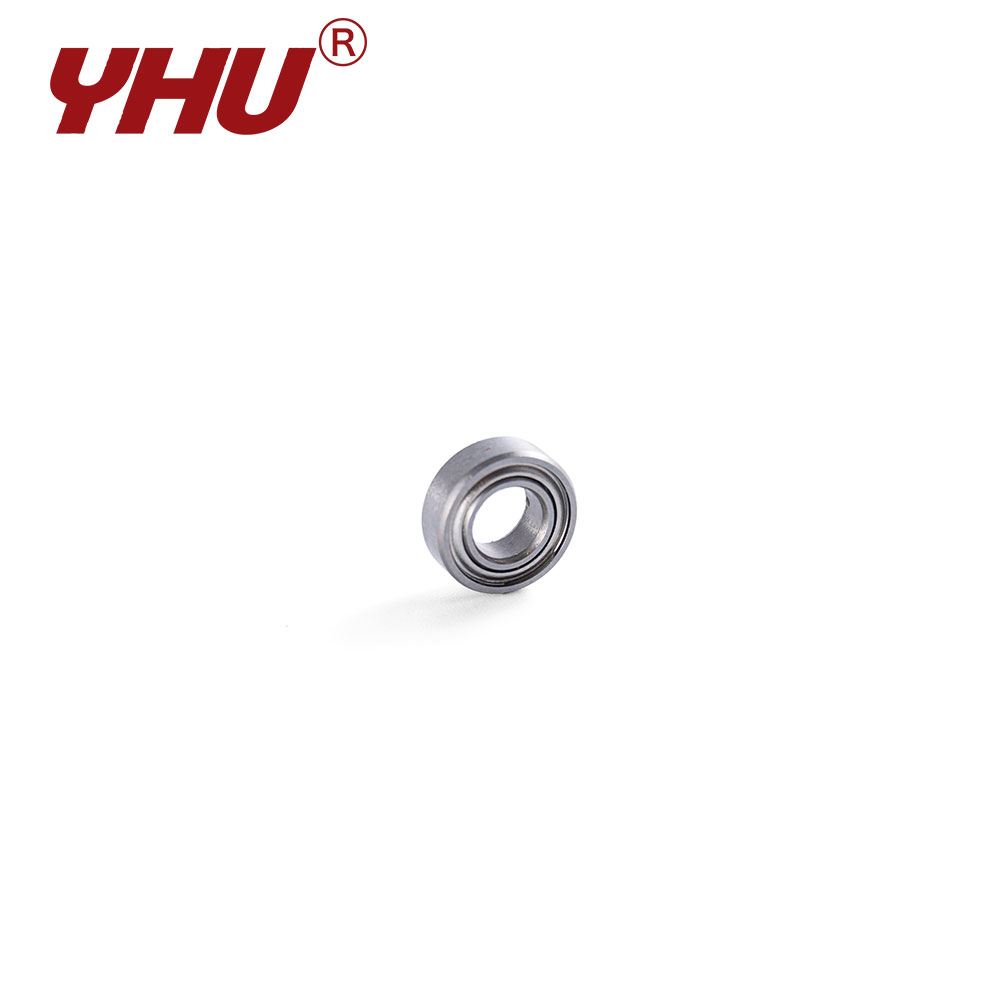

Шарикоподшипники с глубокими канавками серий R144, R2-5, R2-6, R2, R2A

Эта серия включает в себя набор прецизионных подшипников, спроектированных с учетом единого стандартного внутреннего диаметра 0,125 дюйма (3,175 мм), что предлагает инженерам-механикам очень гибкие возможности выбора компонентов. Серия охватывает широкий спектр применений: от тонкостенного R144 —с внешним диаметром всего 0,25 дюйма— до прочного R2A с внешним диаметром, достигающим 0,5 дюйма, от легкой передачи энергии до прочной структурной поддержки. Каждая модель серии изготовлена из подшипниковой стали высокой чистоты и проходит оптимизированные процессы термообработки, гарантирующие сохранение подшипниками превосходных физических свойств в широком диапазоне рабочих температур.

Запросите нас сейчас Jiangsu Yinghong Transmission Technology Co., Ltd.

Характеристики подшипника

Технические характеристики показывают, что в зависимости от конкретного внешнего диаметра номинальная динамическая нагрузка для этой серии находится в диапазоне от 0,284 кН до 0,637 кН—возможностей, которые идеально соответствуют требованиям к мощности различных бытовых приборов, фитнес-оборудования и текстильного оборудования. Например, модель R2 —представитель серии— может похвастаться высокой динамической нагрузкой 0,637 кН и достигает предельной скорости 58 000 об/мин при масляной смазке. Эта философия проектирования —характеризующаяся параллельной разработкой нескольких спецификаций— направлена на решение общей проблемы проектирования, возникающей в прецизионных микромашинах: ситуаций, когда диаметр вала фиксирован, а требования к нагрузке значительно различаются. Независимо от того, требует ли применение бесшумной работы, требуемой двигателями бытовой техники, или исключительной износостойкости, необходимой для электроинструментов, эта серия продуктов предлагает идеальные характеристики с точным балансом точности и прочности для удовлетворения этих конкретных потребностей.

Технические характеристики

Ссылка на подшипник Диаметры границ Базовая динамика Базовый статический Ограничение скоростей
Фланец Открыть С защитной шайбой d дюйм d мм D дюйм D мм Df дюйм Df мм B дюйм B мм Bf дюйм

Bf мм

B1 дюйм B1 мм Bf1 дюйм Bf1 мм rsmin дюйм

rsmin мм

Cr кН Cor кН Смазка Масло
F R144 ZZ 0,125 3.175 0,25 6.35 0,296 7.518 0,0938 2.381 0,023 0,584 0,1094 2.778 0,031 0,787 0,0039 0,1 0,314 0,108 6,9 7,8
F R2-5 ZZ 0,125 3.175 0,3125 7,938 0,359 9.119 0,1094 2.778 0,023 0,584 0,1406 3.572 0,031 0,787 0,0039 0,1 0,559 0,176 5,9 6.7
F R2-6 ZZ 0,125 3.175 0,375 9.525 0,422 10.719 0,1094 2.778 0,023 0,584 0,1406 3.572 0,031 0,787 0,0039 0,1 0,637 0,225 5.2 5.8
F R2 ZZ 0,125 3.175 0,375 9.525 0,44 11.176 0,1562 3,969 0,03 0,762 0,1562 3,969 0,03 0,762 0,0118 0,3 0,627 0,216 5.2 5.8
- R2А ZZ 0,125 3.175 0,5 12,7 - - 0,1719 4.366 - - 0,1719 4.366 - - 0,0118 0,3 0,637 0,225 4.2 4.7

О нас

Jiangsu Yinghong Transmission Technology Co., Ltd. (YHU) была основана в 2024 году на основе совместных инвестиций предприятий Дунгуань Инхун, Линьцин Бошо и Яньчэн Цзивэй. Как групповое предприятие, специализирующееся на исследованиях, разработках, производстве и обслуживании трансмиссионной продукции, мы опираемся на богатый отраслевой опыт и высокий технический потенциал, чтобы предлагать клиентам по всему миру надёжные и энергоэффективные решения в области передачи движения.

Компания занимает более 70 млн м2 земли и управляет производственными мощностями площадью около 10 000 квадратных метров. Являясь профессиональным производителем прецизионных специальных подшипников в Китае, мы внедрили передовые японские технологии точного производства и оснастили наше предприятие автоматизированными производственными линиями и высокоточным испытательным оборудованием. Комплексная система менеджмента качества обеспечивает стабильное качество продукции и надежную работу.

Будучи национальным высокотехнологичным предприятием, компания Yinghong имеет множество патентов на изобретения и полезные модели и получила международно признанные сертификаты, включая IATF 16949, RoHS, CE и SGS. Эти сертификаты позволяют нам удовлетворять разнообразные требования клиентов и предлагать эффективные решения для сложных приложений и сложных технических задач.

Мы специализируемся на производстве высокоточных шарикоподшипников с глубокими канавками и нестандартных подшипников по индивидуальному заказу под нашей зарегистрированной торговой маркой “YHU”. Наша основная продукция включает подшипники из подшипниковой стали, подшипники из нержавеющей стали, керамические подшипники и пластиковые подшипники.

Подшипники YHU разработаны для обеспечения низкого уровня шума, вибрации, трения, высокой точности, отличных характеристик уплотнения и высокой скорости работы. Они также обладают способностью к самосмазыванию, коррозионной стойкостью, стойкостью к ржавчине, стойкостью к кислотам и щелочам, химической стойкостью, электроизоляцией, немагнитными свойствами, стойкостью к высоким температурам, адаптивностью к низким температурам и длительным сроком службы, что делает их пригодными для сложных условий эксплуатации.

Наши подшипники и подшипниковые узлы широко используются в электродвигателях, электроинструментах, пневматических инструментах, робототехнике, беспилотниках, бытовой технике, точных приборах, полупроводниковом оборудовании, медицинских приборах, морском оборудовании, аэрокосмической промышленности, финансовом оборудовании, текстильном оборудовании, рыболовном оборудовании и широком спектре специализированного промышленного оборудования.
