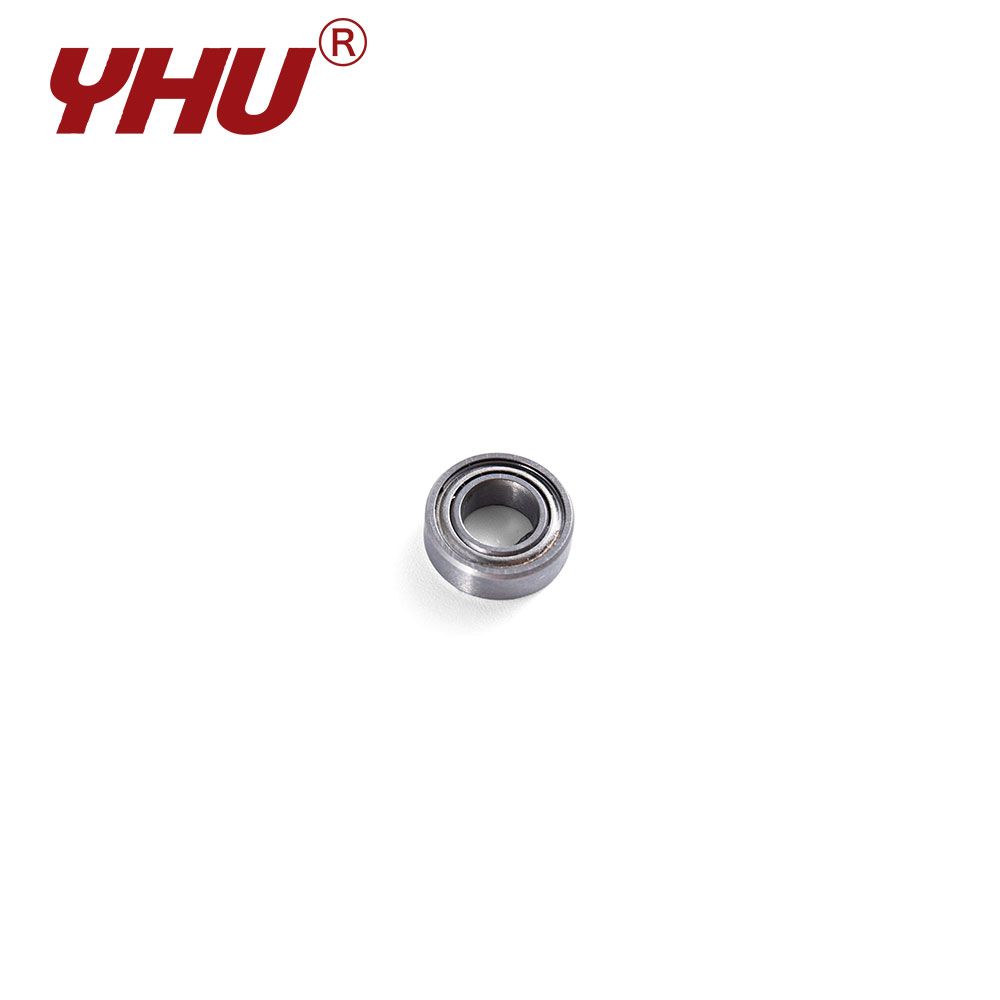

Шарикоподшипники с глубокими канавками серии R168/R188/R4/R4A

Данная серия продукции имеет классический внутренний диаметр 6,35 мм (0,25 дюйма) по дюймовой системе —широко считающейся "золотым стандартом" для миниатюрных систем механической передачи мощности. Изготовленная полностью из высококачественной подшипниковой стали, эта серия отличается исключительной механической прочностью и твердостью; кроме того, благодаря прецизионному процессу термообработки эти подшипники демонстрируют превосходную устойчивость к деформации при длительной эксплуатации под нагрузкой. Их шаровая конструкция с глубокими канавками спроектирована не только для эффективной поддержки радиальных нагрузок, но и для в значительной степени компенсации двунаправленных осевых нагрузок.

Запросите нас сейчас Jiangsu Yinghong Transmission Technology Co., Ltd.

Характеристики подшипника

Основанная на технических характеристиках, эта серия удовлетворяет разнообразные эксплуатационные требования различной интенсивности за счет гибкой регулировки внешнего диаметра и толщины. Такая многоуровневая конструкция обеспечивает сохранение ключевой роли серии в различных областях применения: от небольших электроинструментов и прецизионных передаточных механизмов до промышленных датчиков управления. Кроме того, в конструкции этих подшипников особое внимание уделяется пылезащитным и уплотнительным свойствам, что позволяет эффективно предотвращать попадание внешних загрязнений в дорожки качения и тем самым снижать частоту технического обслуживания.

Технические характеристики

Ссылка на подшипник Диаметры границ Базовая динамика Базовый статический Ограничение скоростей
Фланец Открыть С защитной шайбой d дюйм d мм D дюйм D мм Df дюйм Df мм B дюйм B мм Bf дюйм

Bf мм

B1 дюйм B1 мм Bf1 дюйм Bf1 мм rsmin дюйм

rsmin мм

Cr кН Cor кН Смазка Масло
F R168 ZZ 0,25 6.35 0,375 9.525 0,422 10.719 0,125 3.175 0,023 0,584 0,125 3.175 0,036 0,914 0,0039 0,1 0,372 0,176 4.2 4.7
F R188 ZZ 0,25 6.35 0,5 12,7 0,547 13.894 0,125 3.175 0,023 0,584 0,1875 4.762 0,045 1.143 0,0059 0,15 1.08 0,441 3,5 3.9
F R4 ZZ 0,25 6.35 0,625 15.875 0,69 17.526 0,196 4,978 0,042 1.067 0,196 4,978 0,042 1.067 0,0118 0,3 1.48 0,617 3 3.3
- R4А ZZ 0,25 6.35 0,75 19.05 - - 0,2188 5.556 - - 0,2812 7.144 - - 0,0157 0,4 2.33 0,892 2.6 2.9

О нас

Jiangsu Yinghong Transmission Technology Co., Ltd. (YHU) была основана в 2024 году на основе совместных инвестиций предприятий Дунгуань Инхун, Линьцин Бошо и Яньчэн Цзивэй. Как групповое предприятие, специализирующееся на исследованиях, разработках, производстве и обслуживании трансмиссионной продукции, мы опираемся на богатый отраслевой опыт и высокий технический потенциал, чтобы предлагать клиентам по всему миру надёжные и энергоэффективные решения в области передачи движения.

Компания занимает более 70 млн м2 земли и управляет производственными мощностями площадью около 10 000 квадратных метров. Являясь профессиональным производителем прецизионных специальных подшипников в Китае, мы внедрили передовые японские технологии точного производства и оснастили наше предприятие автоматизированными производственными линиями и высокоточным испытательным оборудованием. Комплексная система менеджмента качества обеспечивает стабильное качество продукции и надежную работу.

Будучи национальным высокотехнологичным предприятием, компания Yinghong имеет множество патентов на изобретения и полезные модели и получила международно признанные сертификаты, включая IATF 16949, RoHS, CE и SGS. Эти сертификаты позволяют нам удовлетворять разнообразные требования клиентов и предлагать эффективные решения для сложных приложений и сложных технических задач.

Мы специализируемся на производстве высокоточных шарикоподшипников с глубокими канавками и нестандартных подшипников по индивидуальному заказу под нашей зарегистрированной торговой маркой “YHU”. Наша основная продукция включает подшипники из подшипниковой стали, подшипники из нержавеющей стали, керамические подшипники и пластиковые подшипники.

Подшипники YHU разработаны для обеспечения низкого уровня шума, вибрации, трения, высокой точности, отличных характеристик уплотнения и высокой скорости работы. Они также обладают способностью к самосмазыванию, коррозионной стойкостью, стойкостью к ржавчине, стойкостью к кислотам и щелочам, химической стойкостью, электроизоляцией, немагнитными свойствами, стойкостью к высоким температурам, адаптивностью к низким температурам и длительным сроком службы, что делает их пригодными для сложных условий эксплуатации.

Наши подшипники и подшипниковые узлы широко используются в электродвигателях, электроинструментах, пневматических инструментах, робототехнике, беспилотниках, бытовой технике, точных приборах, полупроводниковом оборудовании, медицинских приборах, морском оборудовании, аэрокосмической промышленности, финансовом оборудовании, текстильном оборудовании, рыболовном оборудовании и широком спектре специализированного промышленного оборудования.
