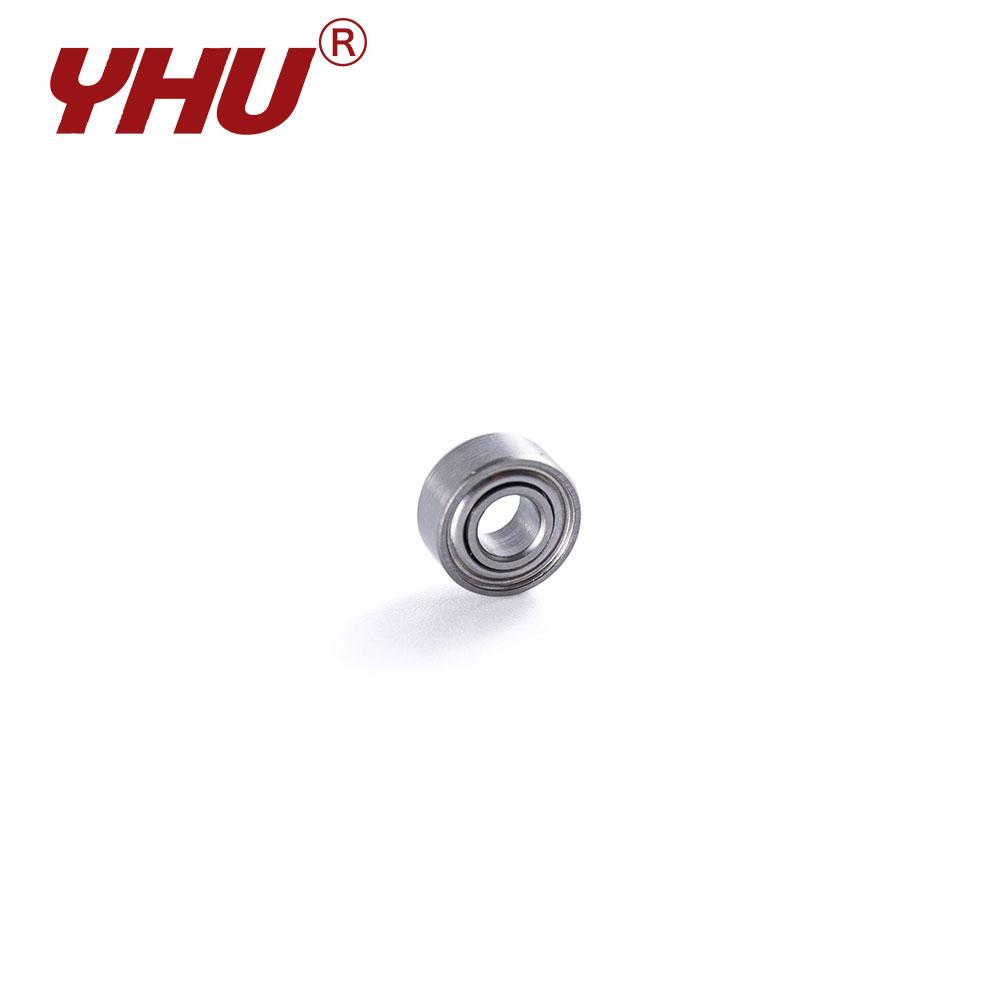

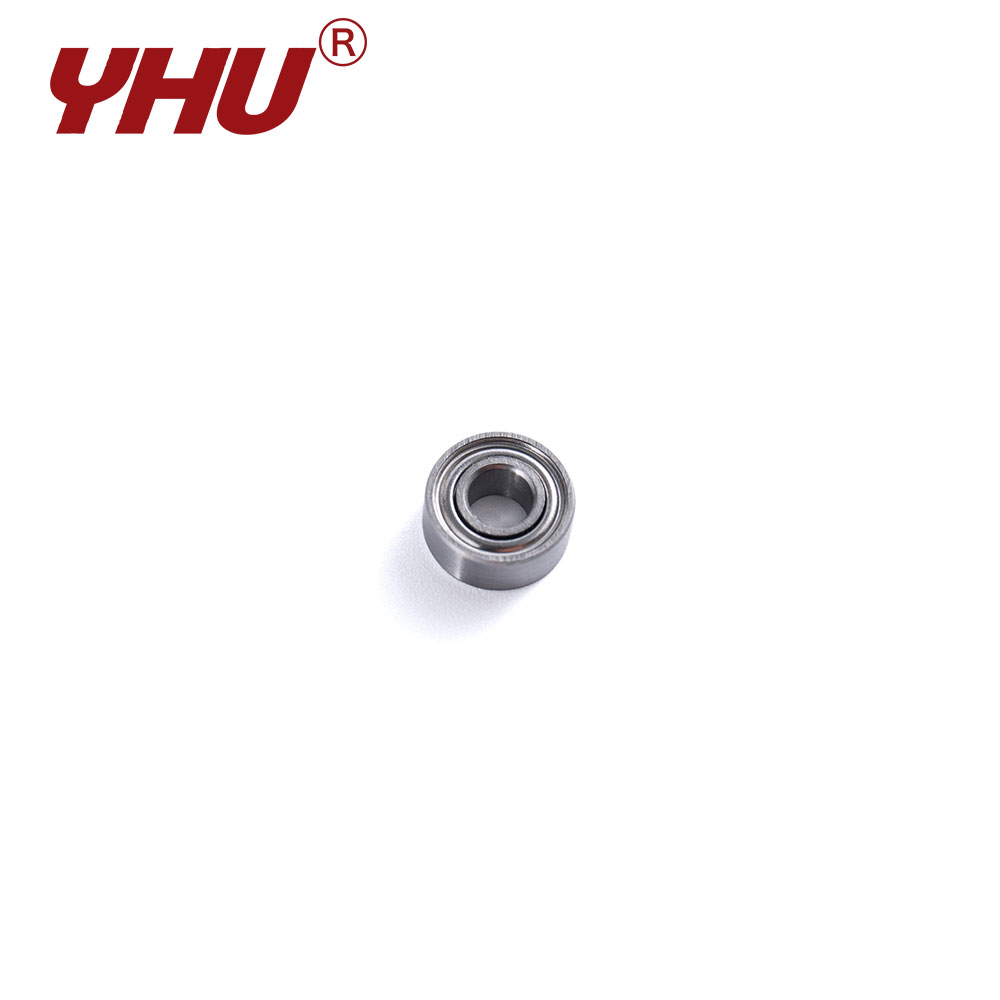

Этот подшипник изготовлен из мартенситной нержавеющей стали SUS420 и разработан специально для применений, требующих высоких скоростей вращения в крайне ограниченном пространстве. Его отличительной особенностью является тонкостенная конструкция; сохраняя при этом основную несущую способность шарикоподшипников с глубокими канавками, серия 68 значительно уменьшает размеры радиального поперечного сечения, тем самым эффективно снижая общий вес и инерцию вращения узла.
Характеристики подшипника
Благодаря высокоуглеродистому материалу 420 и прецизионному процессу закалки подшипник достигает твердости, превышающей HRC50, демонстрируя превосходную износостойкость и прочность на сжатие. С точки зрения производительности серия обеспечивает низкий пусковой крутящий момент и высокую точность вращения, что делает ее идеальной для использования в прецизионных медицинских приборах, микровентиляторах и прецизионных энкодерах. Он обеспечивает превосходную устойчивость к ржавчине по сравнению со стандартной хромированной сталью, гарантируя стабильную длительную работу в умеренно влажных или конденсирующихся средах, а плотное прилегание внутренних/внешних колец к телам качения гарантирует низкий уровень шума при работе на высоких скоростях.
Технические характеристики
| Ссылка на подшипник | Диаметры границ | Базовая динамика | Базовый статический | Ограничение скоростей | ||||||||||
| Фланец | Открыть | С защитной шайбой | d, мм | D, мм | Df, мм | B, мм | Bf, мм | B1, мм | Bf1, мм | rsmin, мм | Cr, кН | Cor, кН | Смазка | Масло |
| F | S681 | - | 1 | 3 | 3.8 | 1 | 0,3 | - | - | 0,05 | 0,074 | 0,02 | 16,5 | 18,5 |
| F | S682 | ZZ | 2 | 5 | 6.1 | 1,5 | 0,5 | 2.3 | 0,6 | 0,08 | 0,167 | 0,049 | 9.4 | 10,6 |
| F | S683 | ZZ | 3 | 7 | 8.1 | 2 | 0,5 | 3 | 0,8 | 0,1 | 0,314 | 0,108 | 6.6 | 7.4 |
| F | S684 | ZZ | 4 | 9 | 10.3 | 2,5 | 0,6 | 4 | 1 | 0,1 | 0,637 | 0,225 | 5.1 | 5.7 |
| F | S685 | ZZ | 5 | 11 | 12,5 | 3 | 0,8 | 5 | 1 | 0,15 | 0,715 | 0,284 | 4.1 | 4.6 |
| F | S686 | ZZ | 6 | 13 | 15 | 3,5 | 1 | 5 | 1.1 | 0,15 | 1.08 | 0,441 | 3,5 | 3.9 |
| F | S687 | ZZ | 7 | 14 | 16 | 3,5 | 1 | 5 | 1.1 | 0,15 | 1.18 | 0,51 | 3.1 | 3,5 |
| F | S688 | ZZ | 8 | 16 | 18 | 4 | 1 | 5 | 1.1 | 0,2 | 1.25 | 0,588 | 2.8 | 3.1 |
| F | S689 | ZZ | 9 | 17 | 19 | 4 | 1 | 5 | 1.1 | 0,2 | 1.32 | 0,666 | 2,5 | 2.8 |
